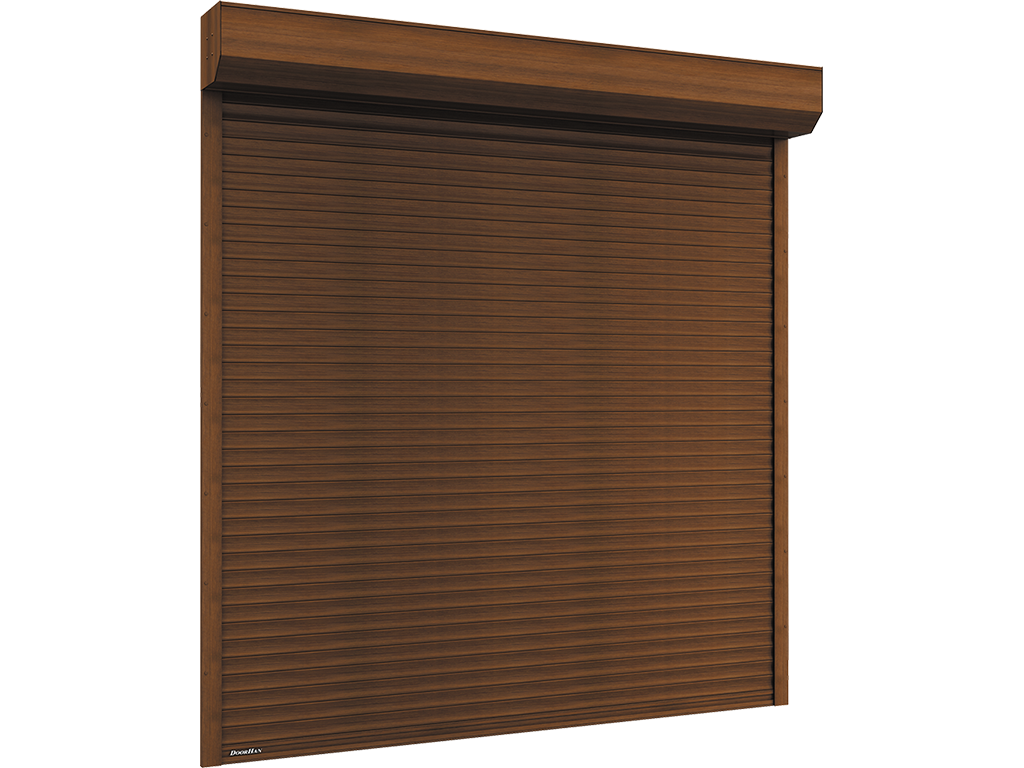

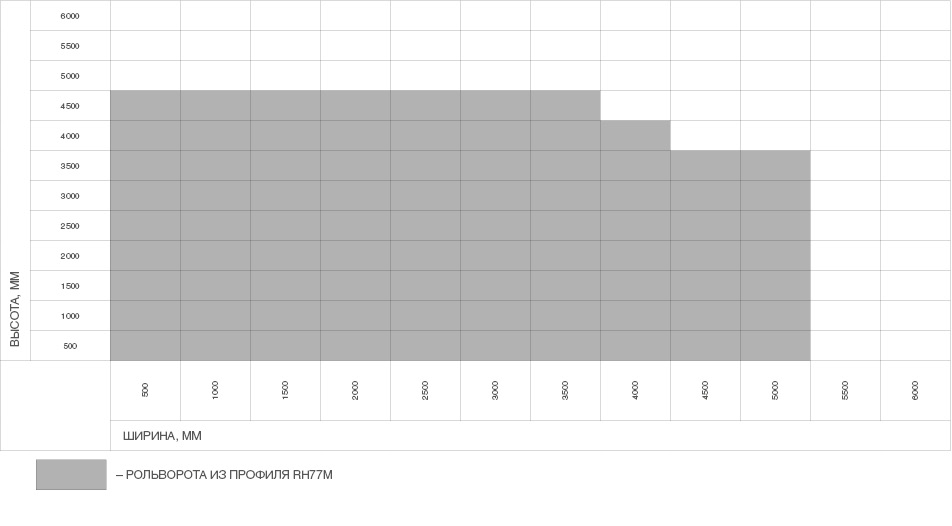

Конструкция рольворот RH77M:

1. Крышка боковая серий RK300, RSK300, RSK330, RK375
2. Суппорт подшипника BS100, BS42
3. Ролик направляющий RU77 (RV77)
4. Подшипник BR28, BR42
5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
6. Вал октагональный RV60, RV70, RV102
7. Кольцо ригельное RD60, RD70

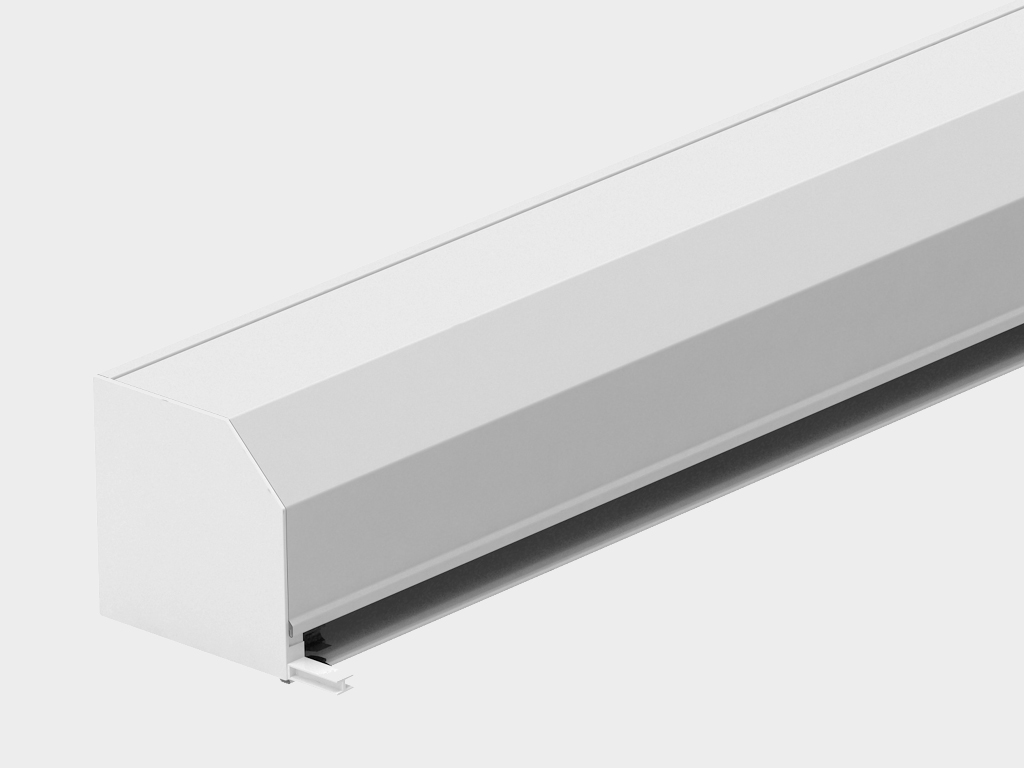

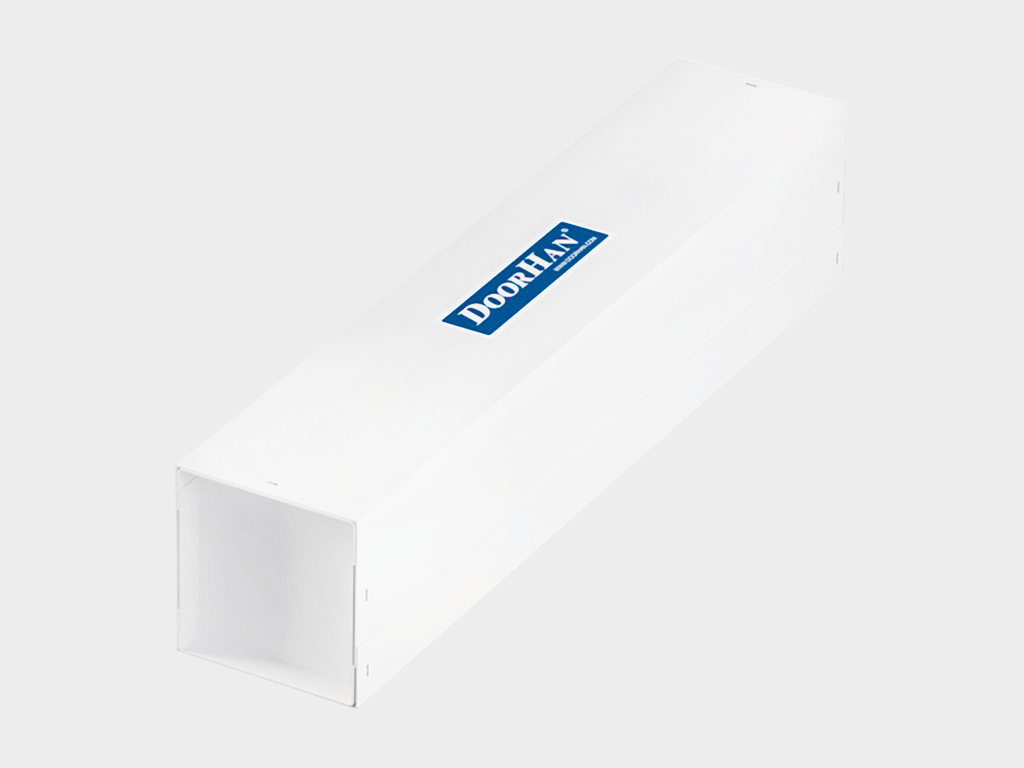

8. Защитный короб RB300, RB330, RB375
9. Автоматический замок RB3, RB4

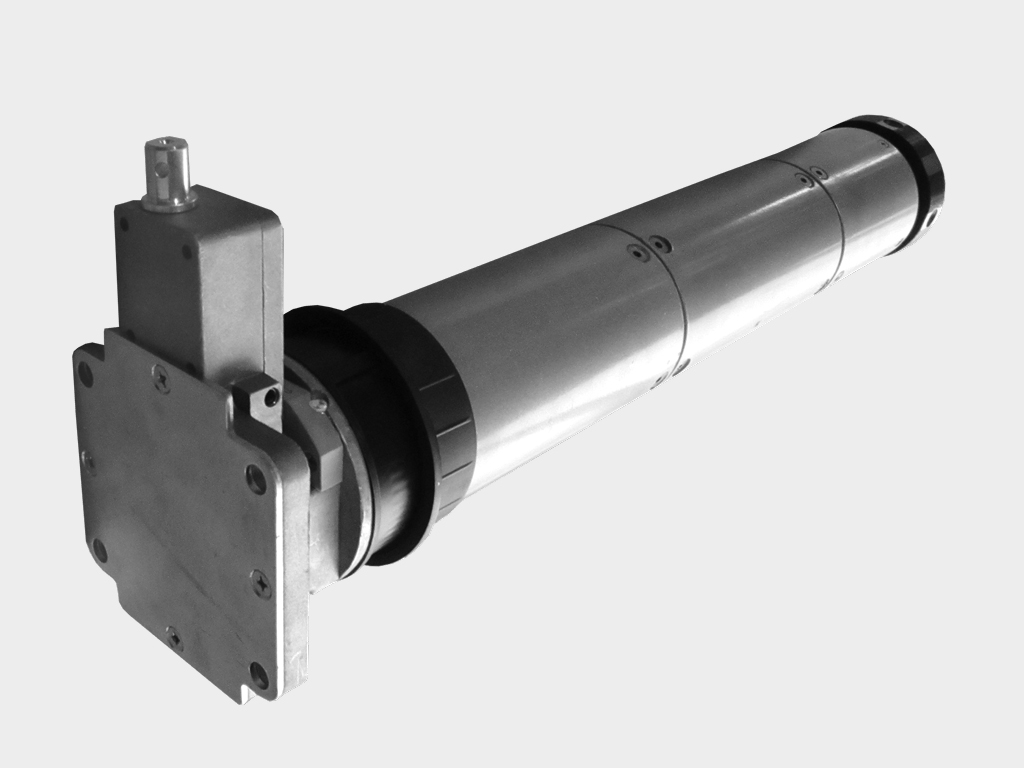

10. Внутривальный электропривод
11. Пластина крепления привода BU100K

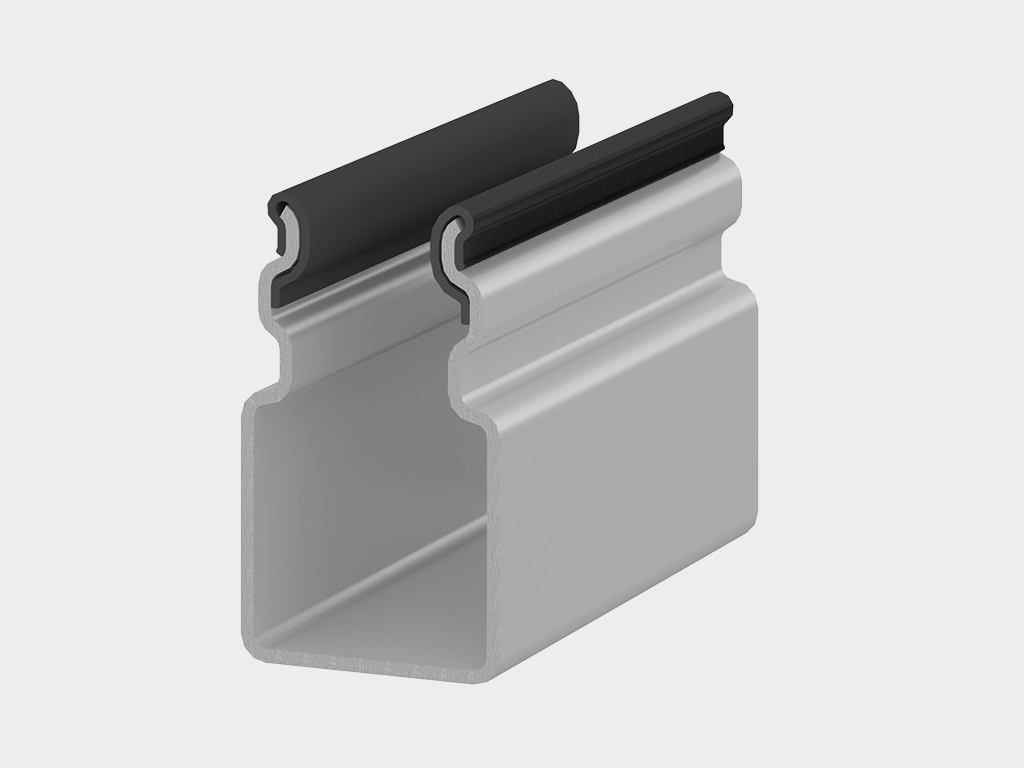

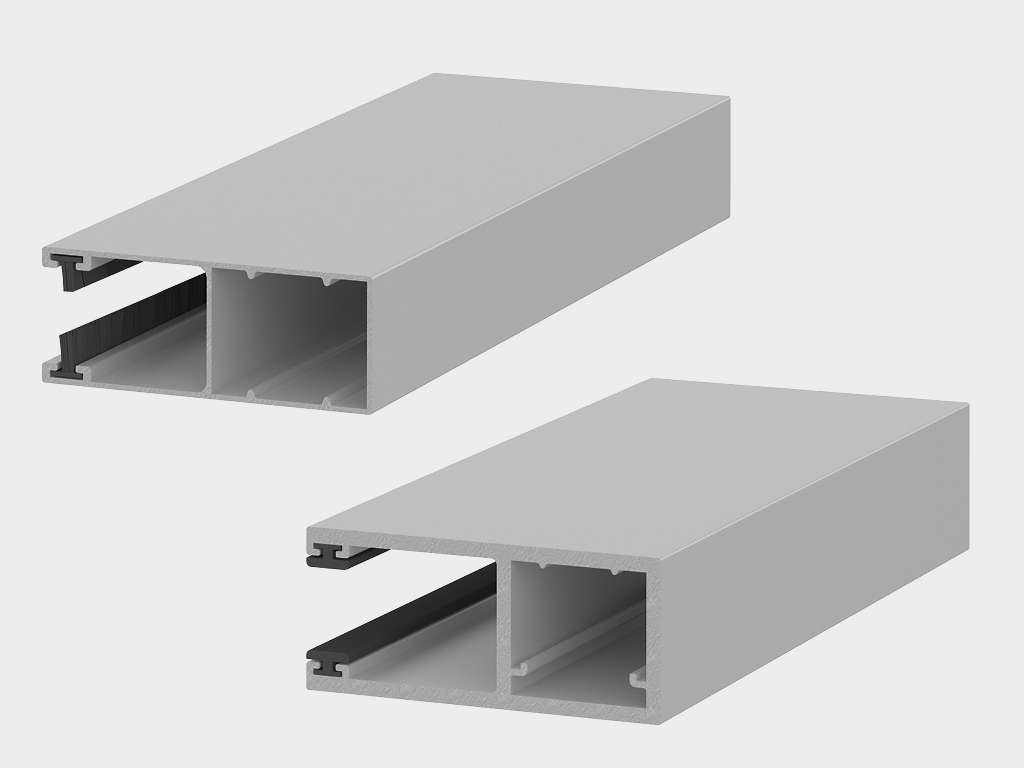

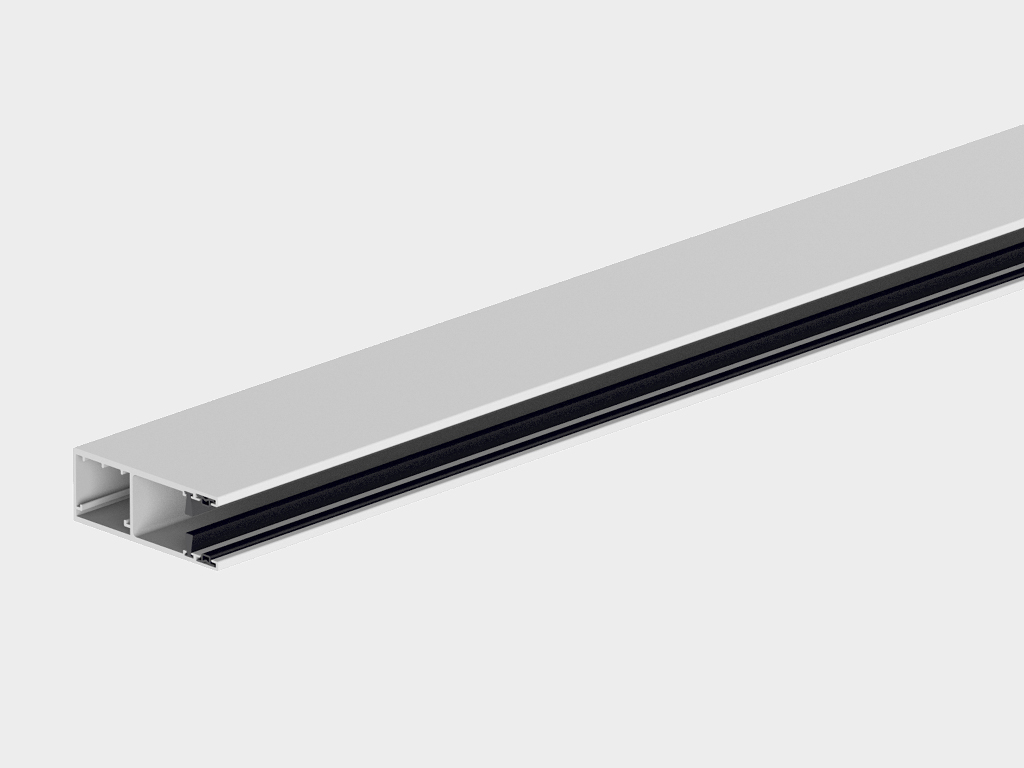

12. Направляющий профиль RG83MS, RG90MS, RG100
13. Заглушка PB14
14. Боковой замок SL77

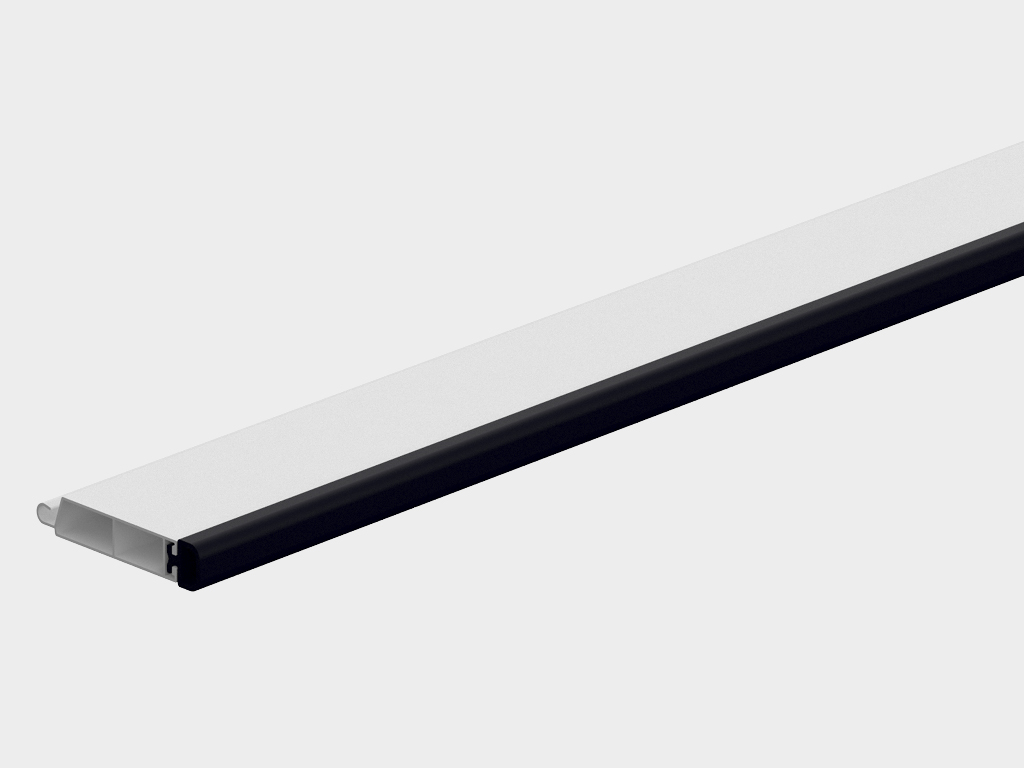

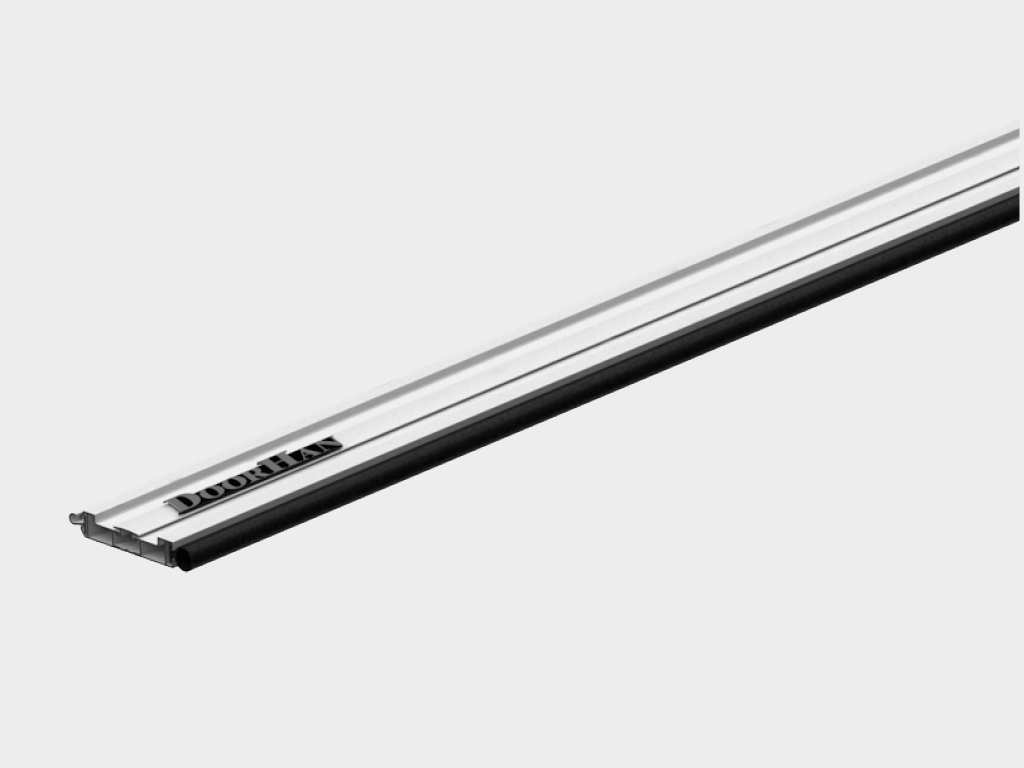

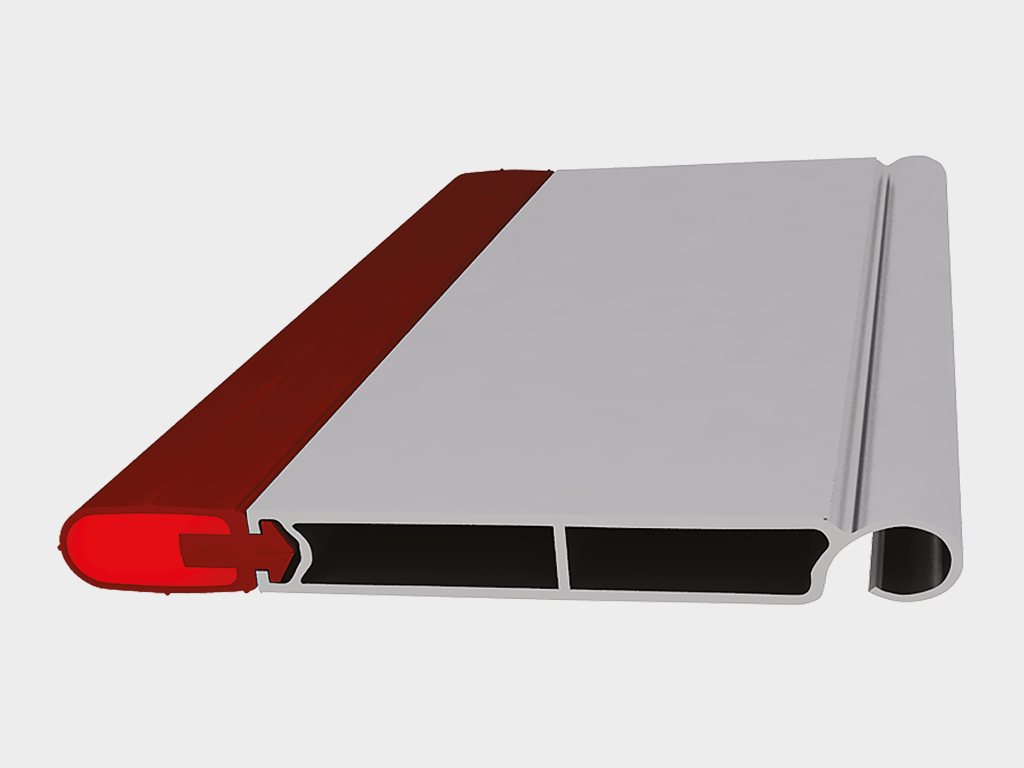

15. Концевой профиль RA77EM, RA77KN

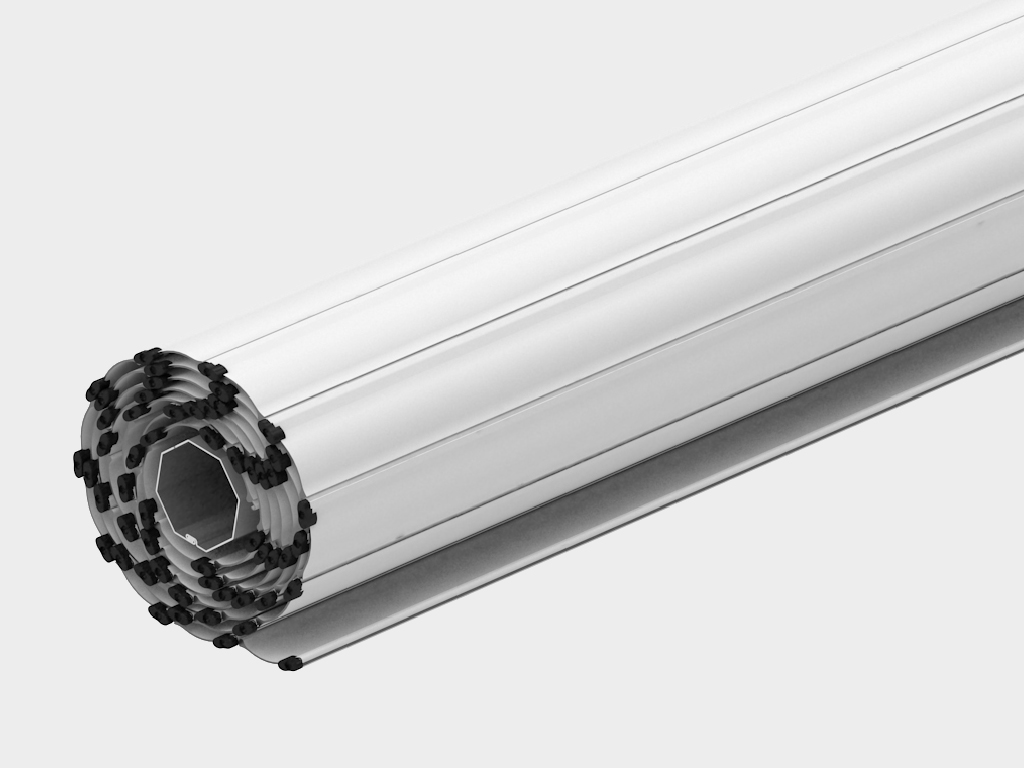

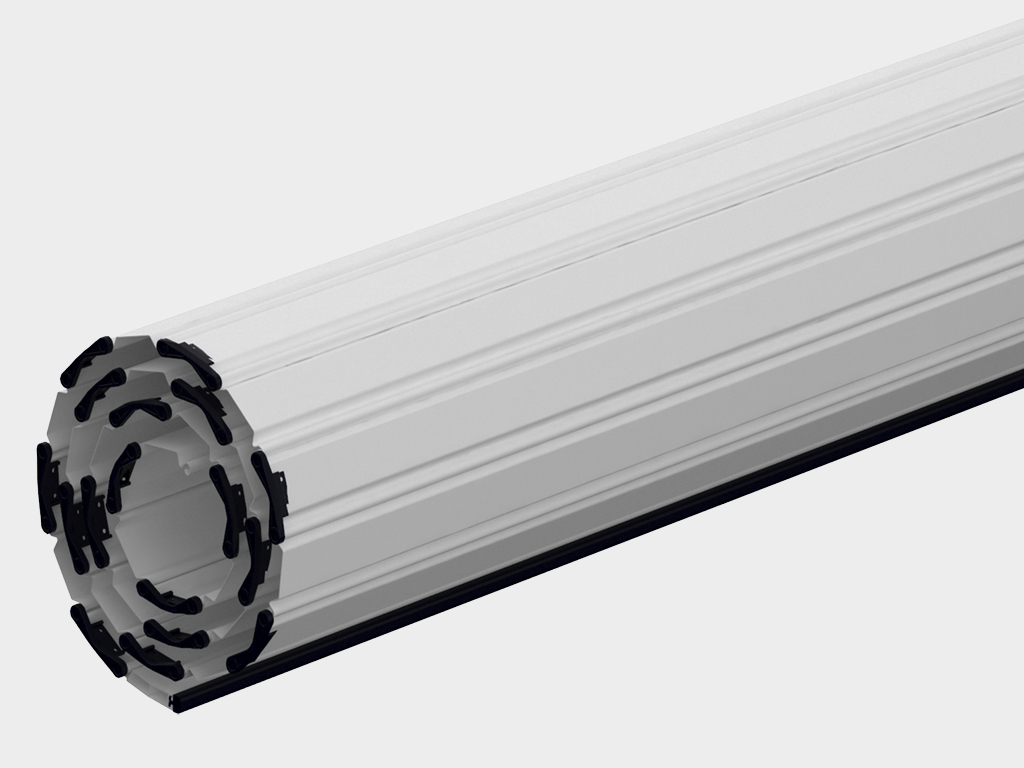

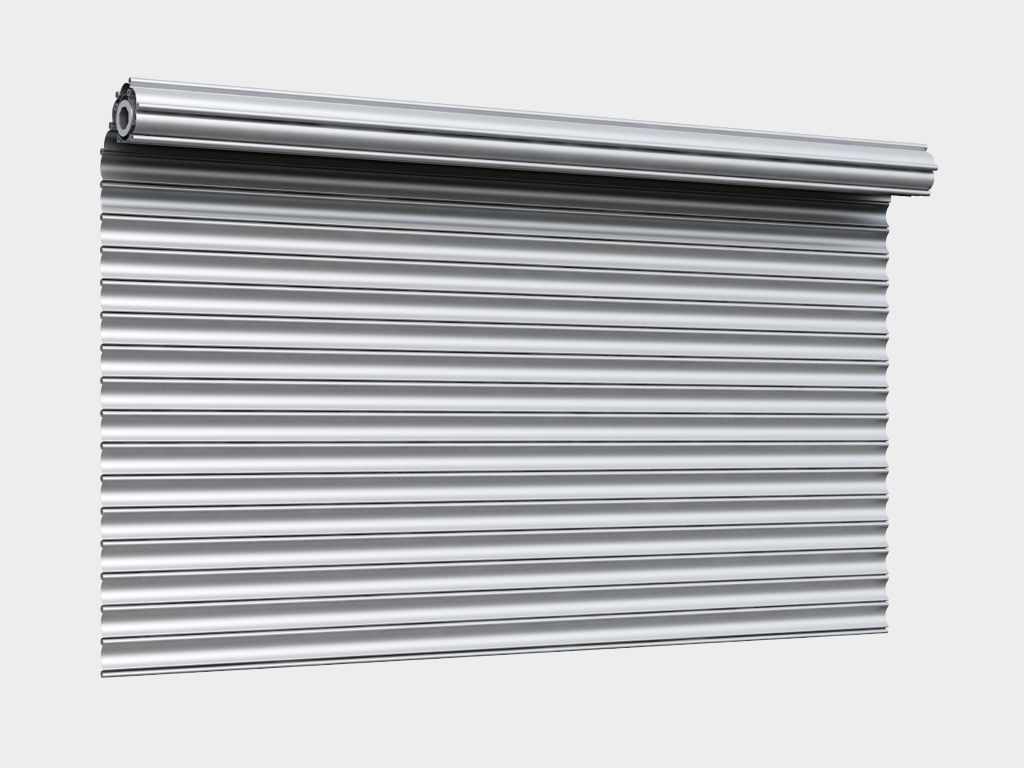

16. Профиль полотна RH77M

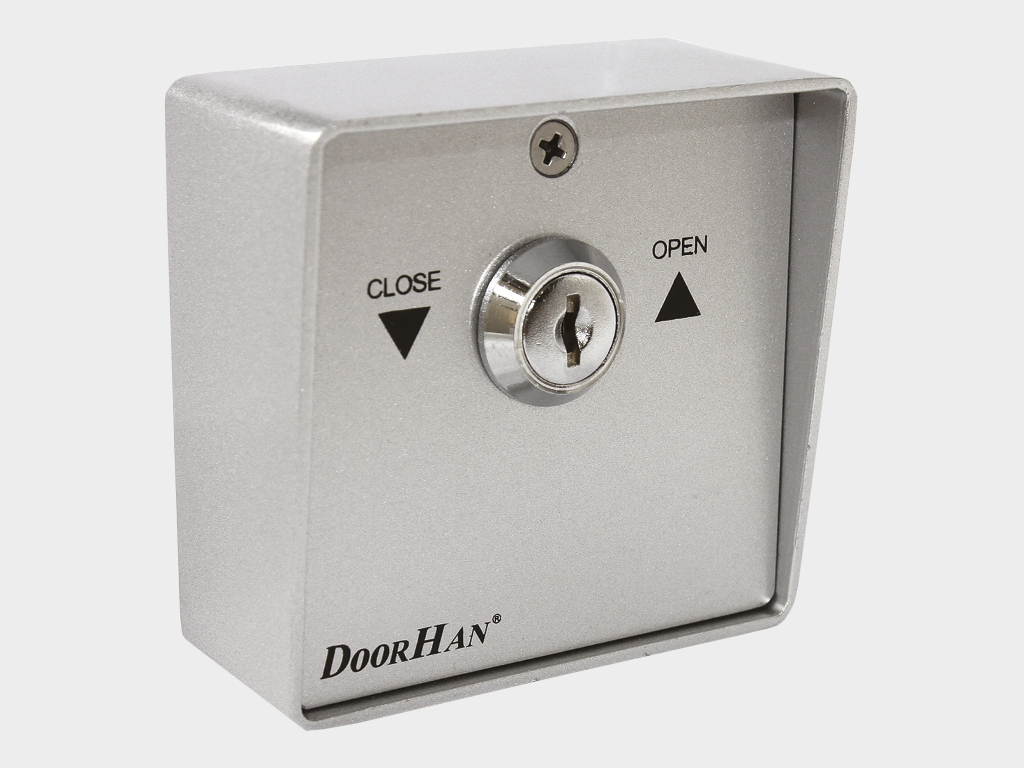

17. Выключатель с ключом SWM, SWK

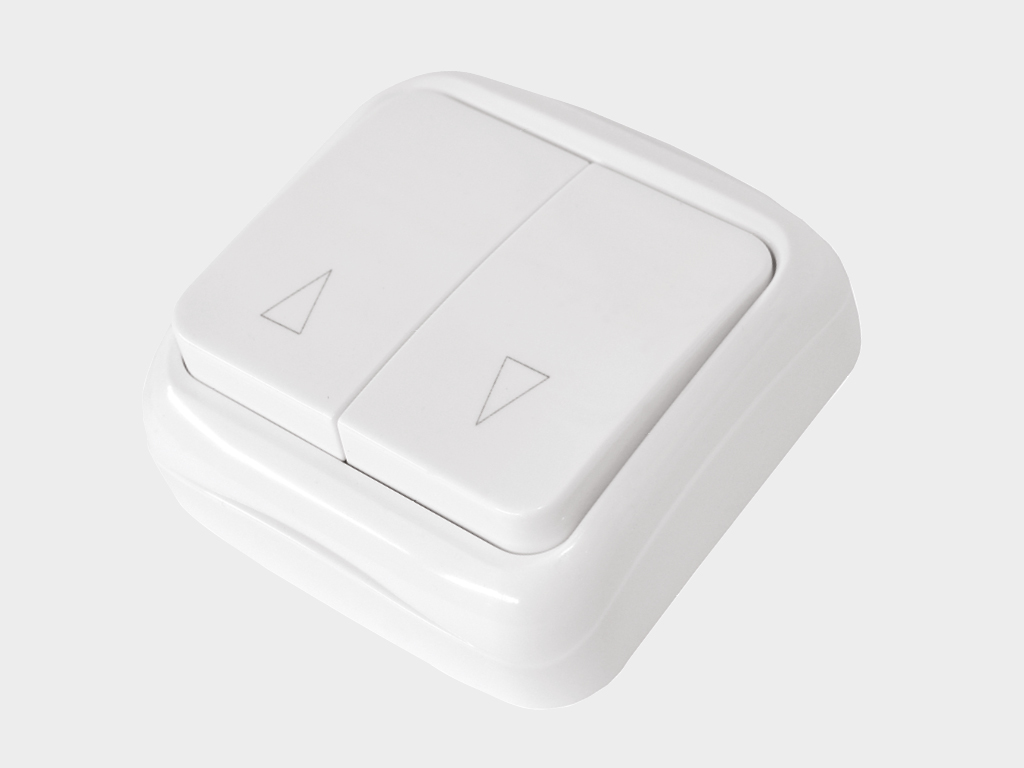

18. Клавишный выключатель SWB, SWH

Как сделать замер:

Для накладного монтажа измеряются: H — высота проёма (max), B — ширина проёма (max), h1 — высота притолоки (min), b1 и b2 — правое и левое боковые расстояния (min).

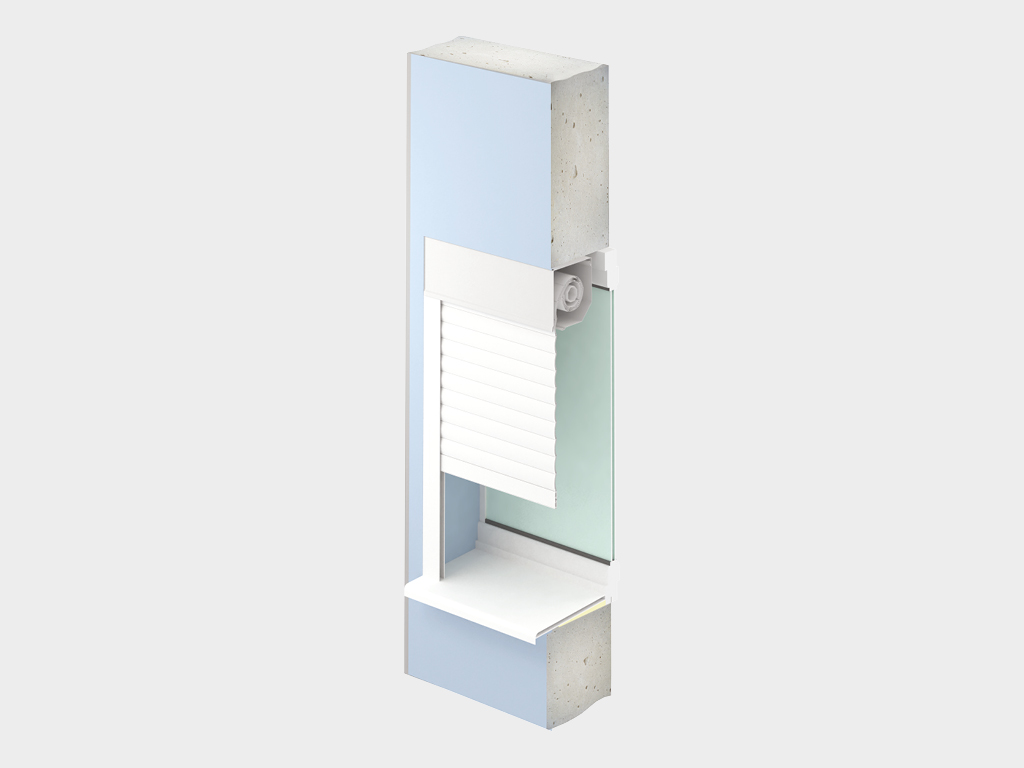

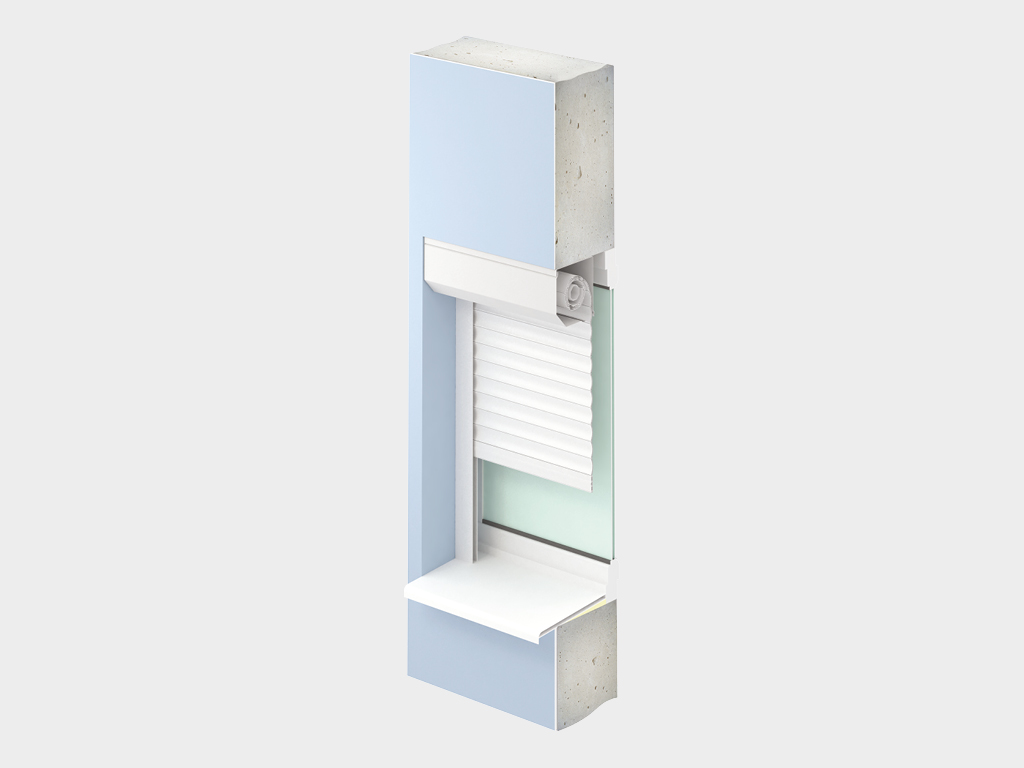

Для встроенного монтажа измеряются: H — высота проёма (min), B — ширина проёма (min). Для снятия замеров используйте рулетку, строительный уровень или электронные приборы. Каждый параметр рекомендуется проверять минимум в трёх точках.

Подготовка объекта:

Подготовленные проёмы должны иметь прямоугольную форму. Поверхности плоскостей должны быть ровными и гладкими, без наплывов штукатурного раствора и трещин. В местах примыкания конструкции не допускаются выступы и впадины.

Основание стены должно быть монолитным, без пустот: бетон, металл или полнотелый кирпич. Для пустотелого кирпича рекомендуется окантовка металлическим уголком. Отклонения рабочих поверхностей от вертикали и горизонтали — не более 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

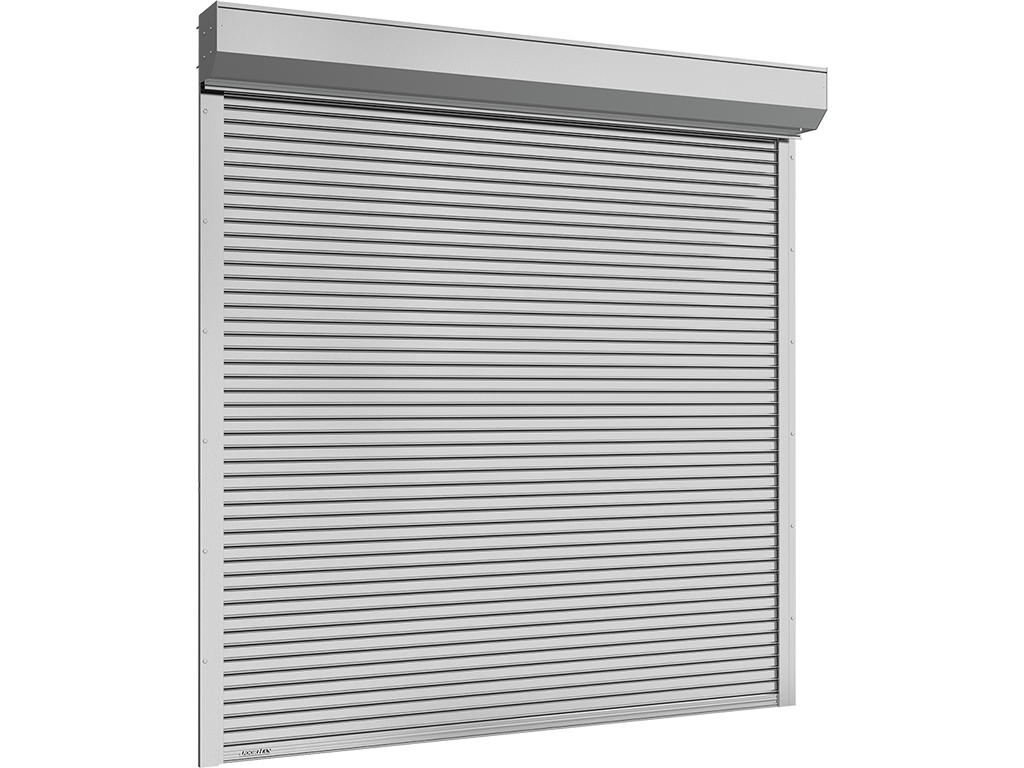

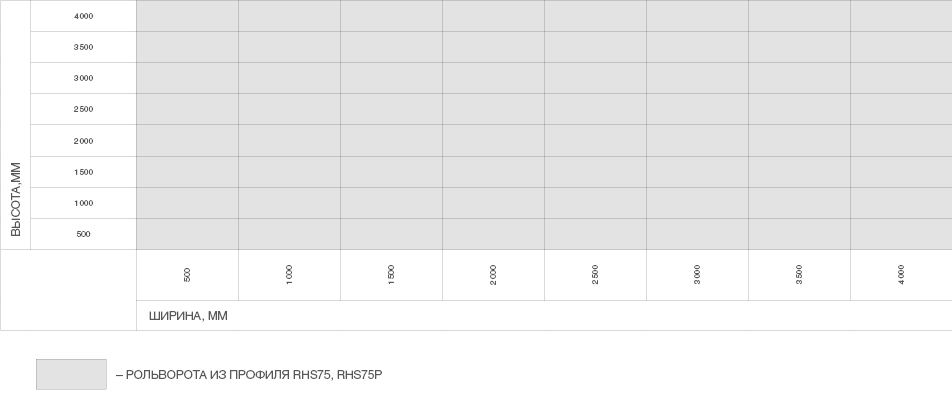

Конструкция рольворот RHS75 / RHS75P:

1. Крышка боковая серий RSK300, RSK330, RL375
2. Защитный короб серий RBN300, RBN330, RBN375
3. Ролик направляющий RV77
4. Пластина крепления привода BU100K
5. Боковой замок SL75
6. Направляющий профиль RG90T
7. Внутривальный электропривод
8. Октагональный вал RV102
9. Универсальная капсула KPU102
10. Подшипник BS32
11. Полотно из профилей RHS75 или RHS75P

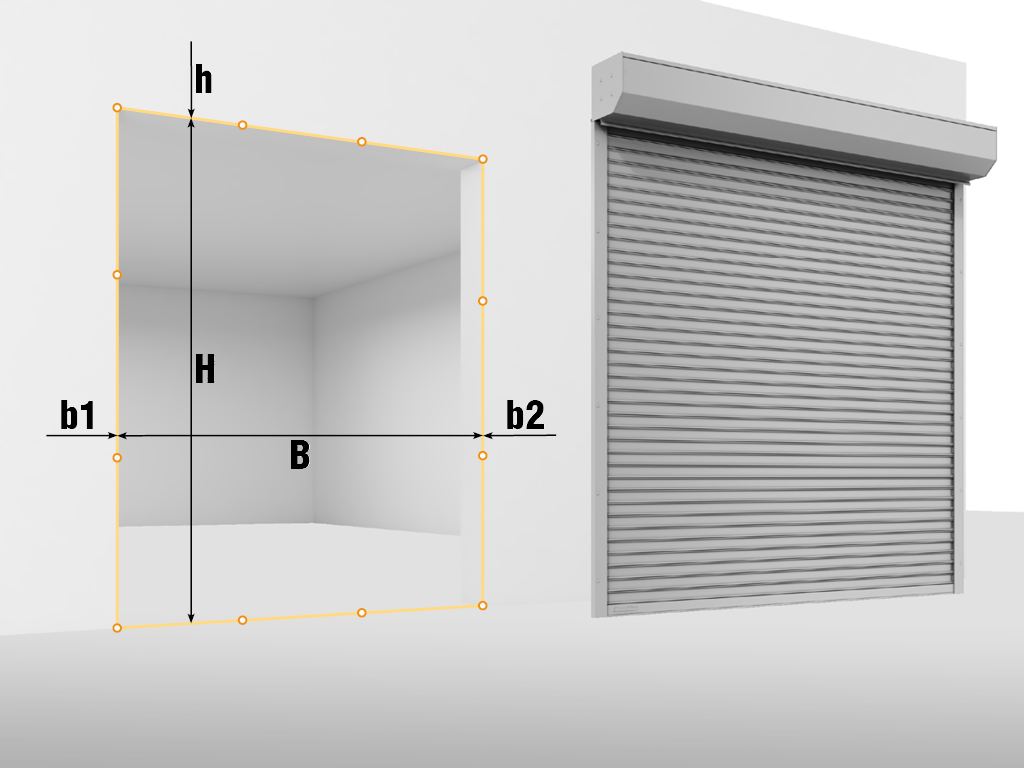

Как сделать замер:

Для накладного монтажа измеряются: H — высота проёма (max), B — ширина проёма (max), h — высота притолоки (min), b1 и b2 — правое и левое боковые расстояния (min).

Для встроенного монтажа измеряются: H — высота проёма (min), B — ширина проёма (min). Для снятия замеров рекомендуется использовать рулетку и строительный уровень, а каждый параметр проверять минимум в трёх точках. При наличии неровностей их учитывают заранее, чтобы сохранить точность установки.

Подготовка объекта:

Проём должен иметь правильную геометрию, ровные и прочные поверхности без наплывов раствора, трещин, пустот и выраженных перепадов. Зоны примыкания направляющих и короба подготавливаются заранее, чтобы исключить перекос конструкции при монтаже.

Замер каждого параметра рекомендуется выполнять минимум в трёх точках. Для встроенного монтажа учитывают неровности проёма, а при работе с пустотелыми материалами предусматривают усиление основания под крепёж.

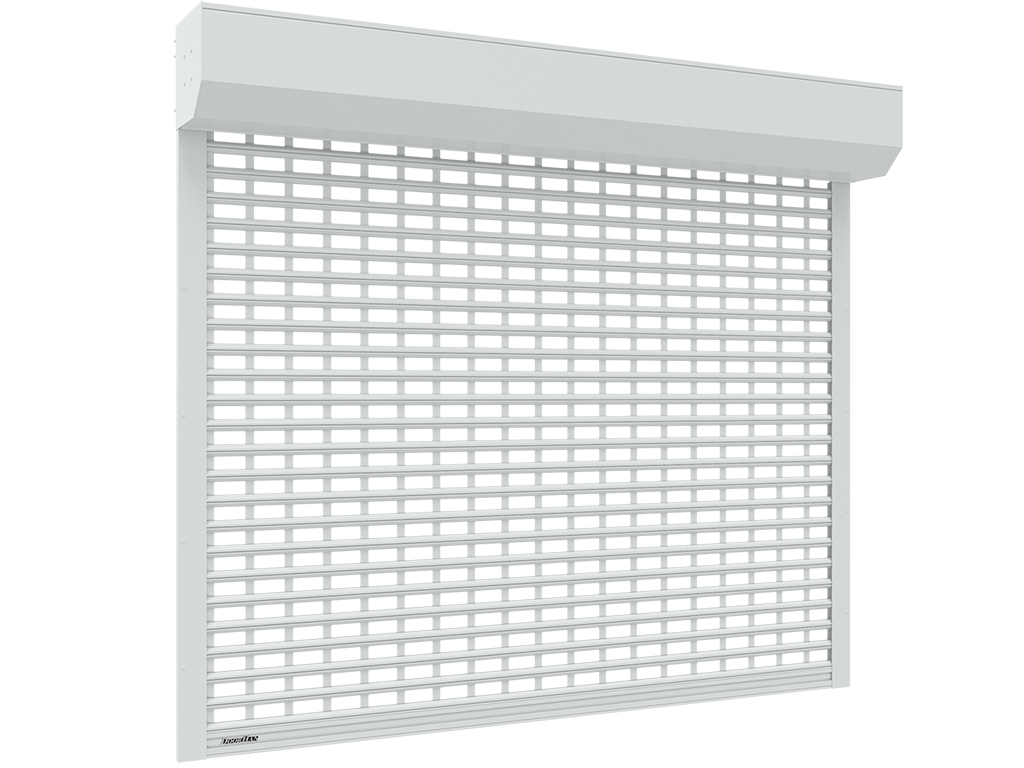

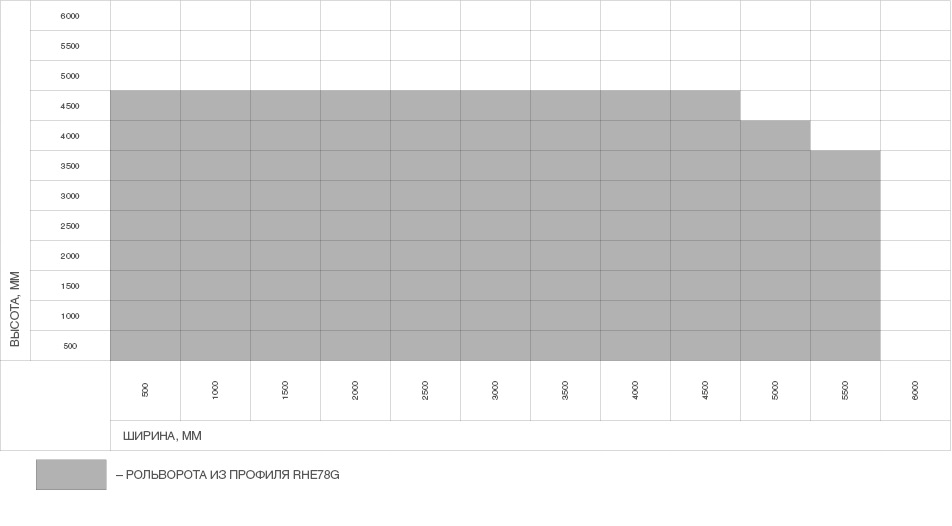

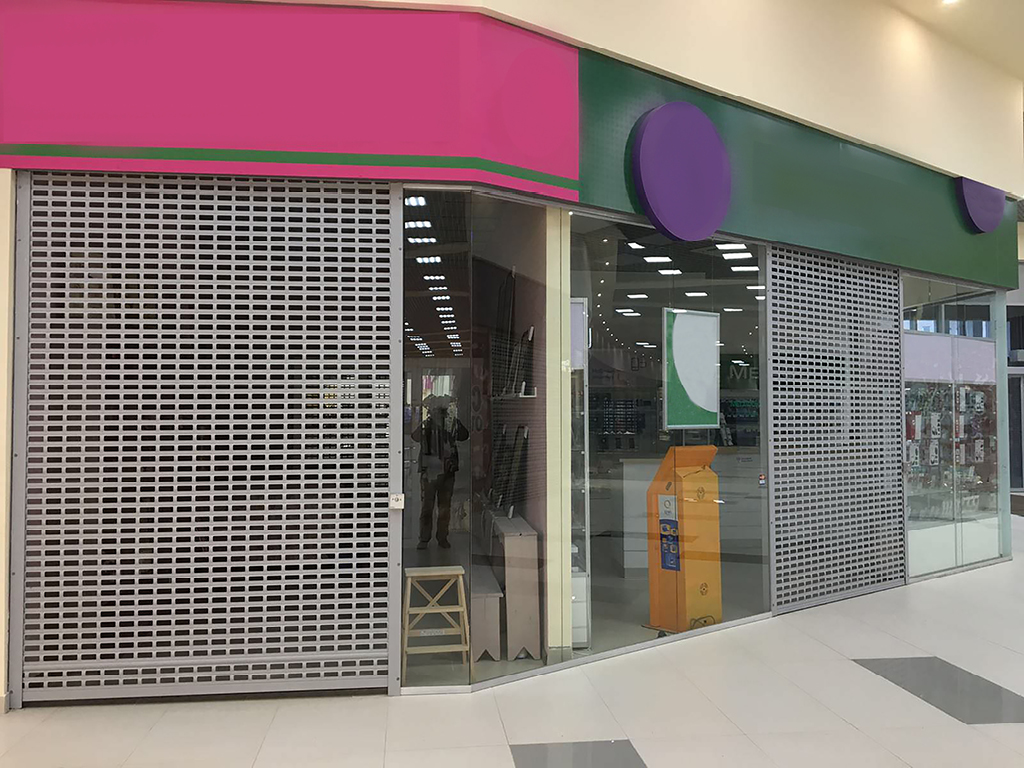

Конструкция RHE78G:

1. Крышка боковая серий RK300, RSK300, RSK330, RK375
2. Суппорт подшипника BS32
3. Ролик направляющий RU77 (RV77)
4. Подшипник BS32
5. Капсула универсальная KPU102
6. Вал октагональный RV102
7. Короб защитный серий RB300, RSK330, RB375
8. Профиль верхний RH30FM
9. Электропривод внутривальный
10. Пластина крепления привода BU100K
11. Направляющий профиль RG83MS, RG90MS, RG100
12. Заглушка PB14
13. Замок боковой SLE78
14. Профиль концевой RA77EM, RA77KN
15. Профиль полотна RHE78G
16. Выключатель с ключом SWM, SWK
17. Выключатель клавишный SWB, SWH

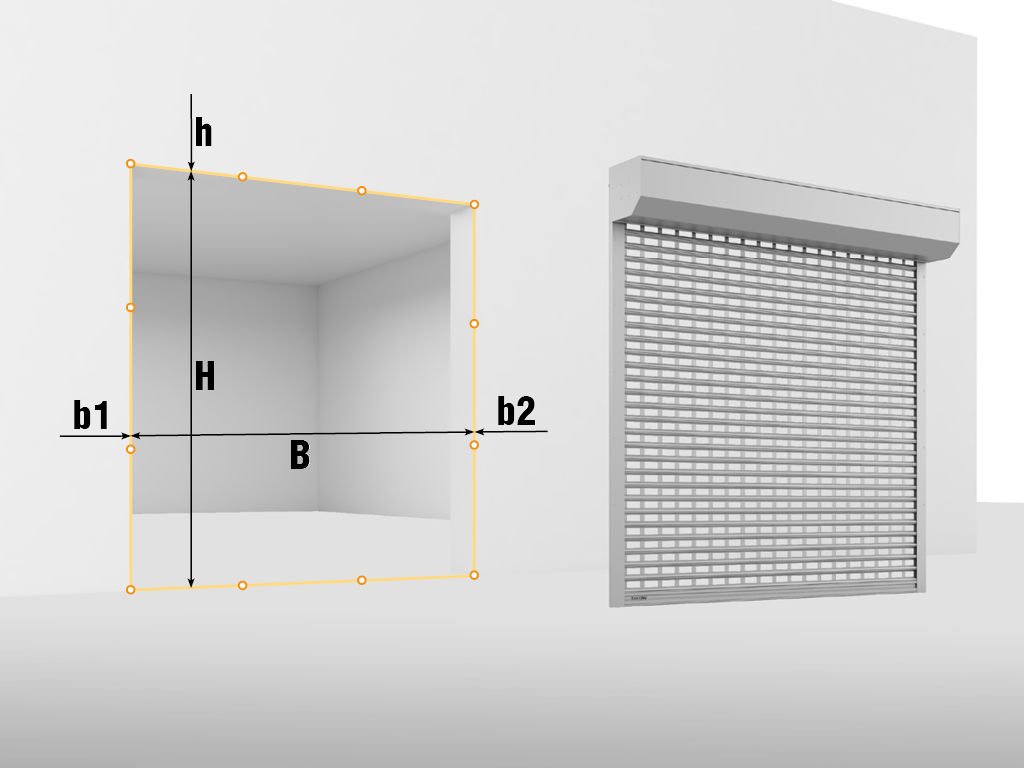

Как сделать замер:

Для накладного монтажа измеряются: H — высота проёма по максимальному значению, B — ширина проёма по максимальному значению, h — высота притолоки, b1 и b2 — правое и левое боковые расстояния.

Для встроенного монтажа измеряются: H — высота проёма по минимальному значению и B — ширина проёма по минимальному значению. Замер лучше выполнять минимум в трёх точках по каждому параметру с проверкой уровня и геометрии проёма.

Подготовка объекта:

Подготовленный проём должен иметь прямоугольную форму. Поверхности должны быть ровными и гладкими, без наплывов штукатурки, трещин, выступов и впадин в местах примыкания направляющих и короба.

Основание стены должно быть прочным и надёжным: бетон, металл или полнотелый кирпич. Для пустотелого кирпича рекомендуется окантовка металлическим уголком. Допустимые отклонения рабочих поверхностей от вертикали и горизонтали — не более 1,5 мм на метр, но не более 5 мм; разность диагоналей — не более 5 мм.

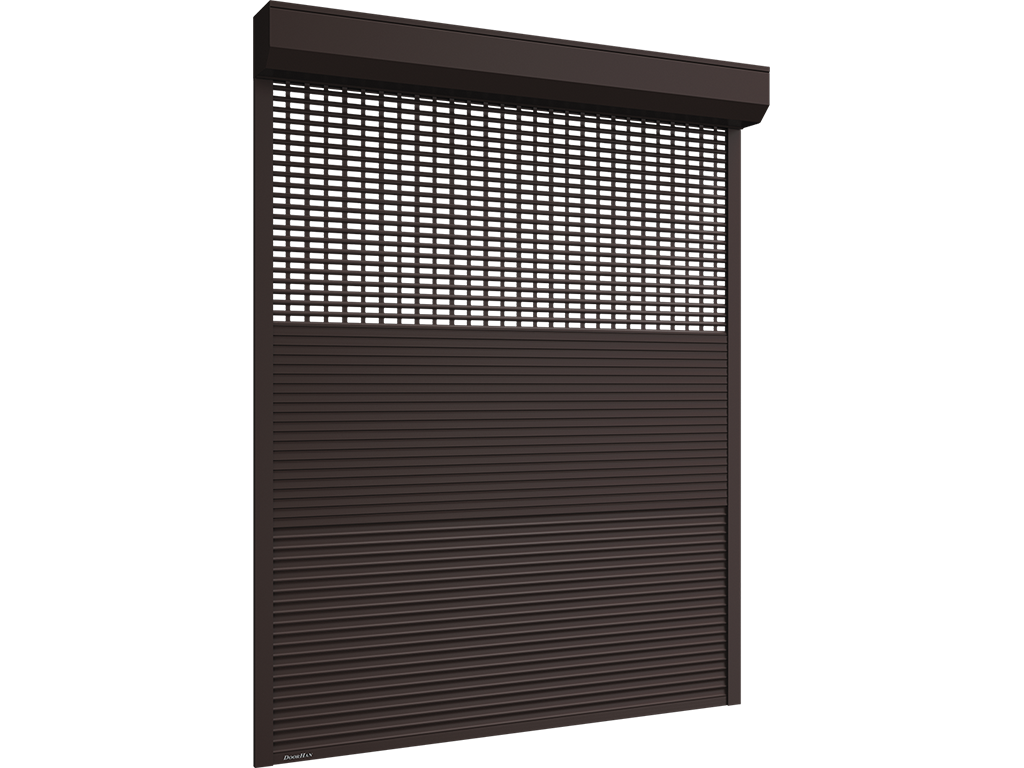

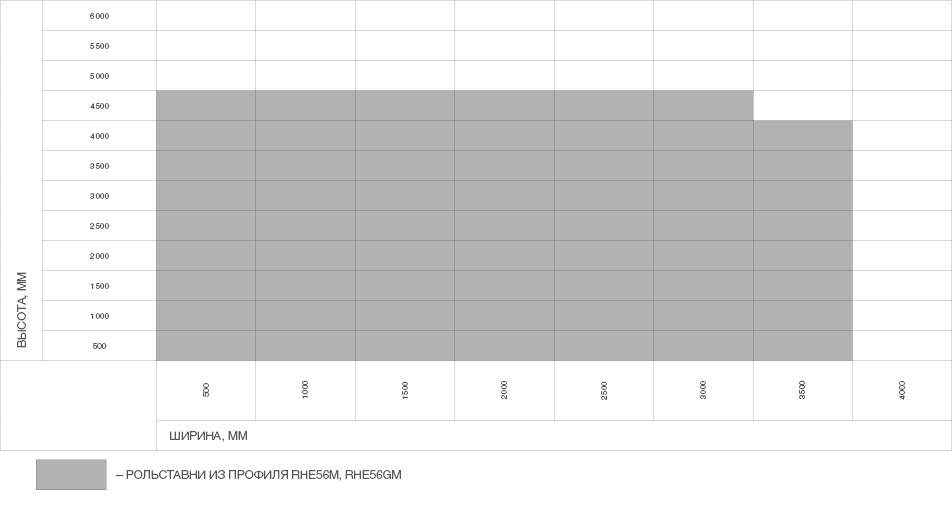

Конструкция RHE56M / RHE56GM:

1. Крышка боковая серий RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
2. Суппорт подшипника BS100, BS42
3. Направляющее устройство RU45
4. Подшипник BR28, BR42
5. Капсула универсальная KP40, KP60, KPU60, KPU70
6. Вал октагональный RV40, RV60-1, RV60, RV70
7. Кольцо ригельное RD40, RD60, RD70
8. Короб защитный RB137, RB150, RB165, RB180, RB205, RB230, RB250
9. Замок автоматический RM1
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG53MS, RG62BS
13. Заглушка PB14
14. Замок боковой SLE45M
15. Профиль концевой RA45EN, RA45KN
16. Профиль полотна RHE56M / RHE56GM
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH

Как сделать замер:

Для накладного монтажа измеряются: H — высота проёма по максимальному значению, B — ширина проёма по максимальному значению, h — высота притолоки, b1 и b2 — правое и левое боковые расстояния.

Для встроенного монтажа измеряются: H — высота проёма по минимальному значению и B — ширина проёма по минимальному значению. Замер рекомендуется выполнять минимум в трёх точках по каждому параметру с использованием рулетки и строительного уровня.

При встроенном способе монтажа следует учитывать возможные неровности стен и корректировать размеры на 5–10 мм в меньшую сторону.

Подготовка объекта:

Подготовленный проём должен иметь прямоугольную форму. Поверхности примыкания направляющих и короба должны быть ровными и гладкими, без наплывов штукатурки, трещин, выступов и впадин.

Основание стены должно быть прочным и монолитным: бетон, металл или полнотелый кирпич. Для пустотелого кирпича рекомендуется предварительная окантовка металлическим уголком.

Отклонения рабочих поверхностей от вертикали и горизонтали допускаются не более 1,5 мм на метр, но не более 5 мм; разность диагоналей — не более 5 мм.

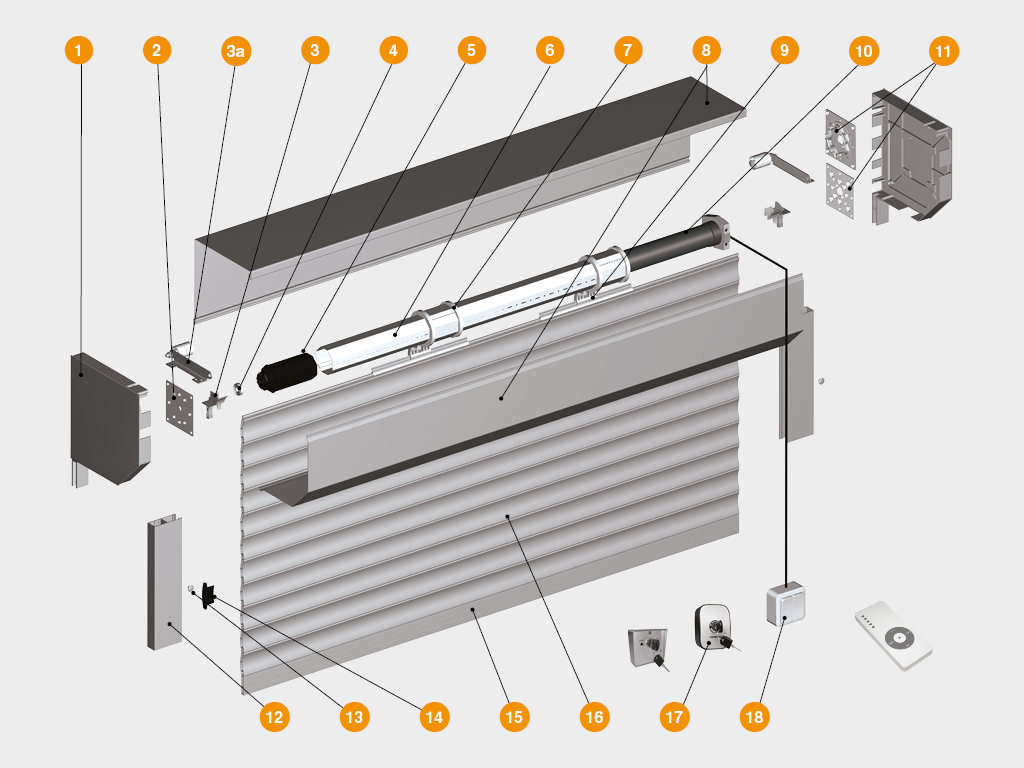

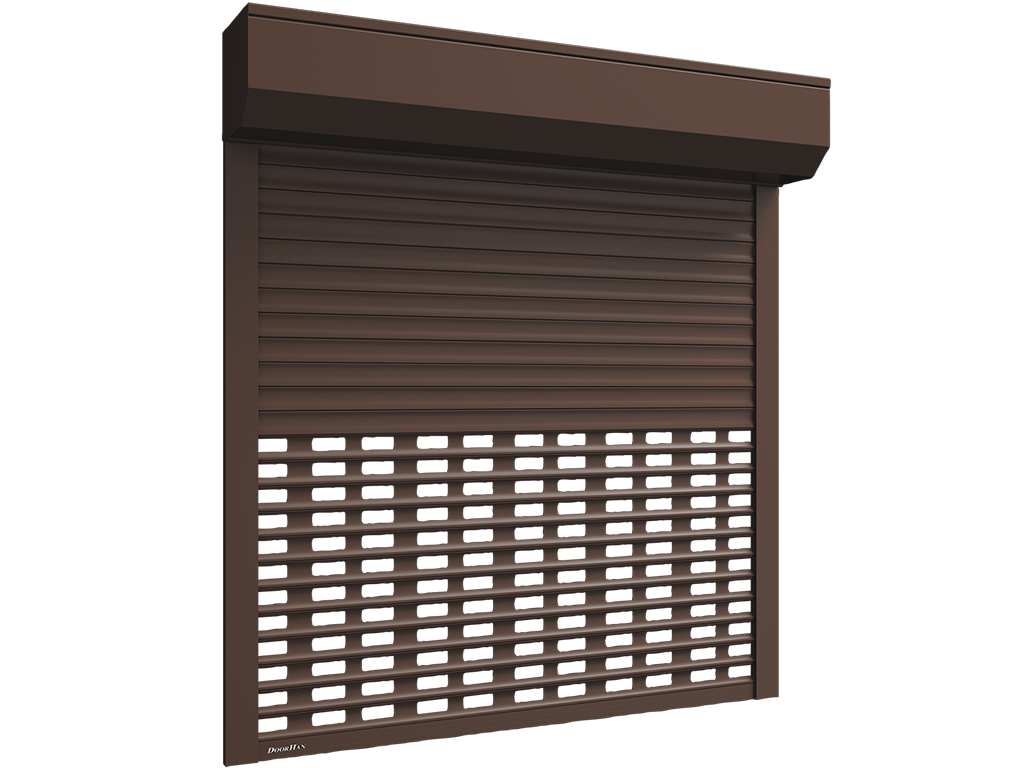

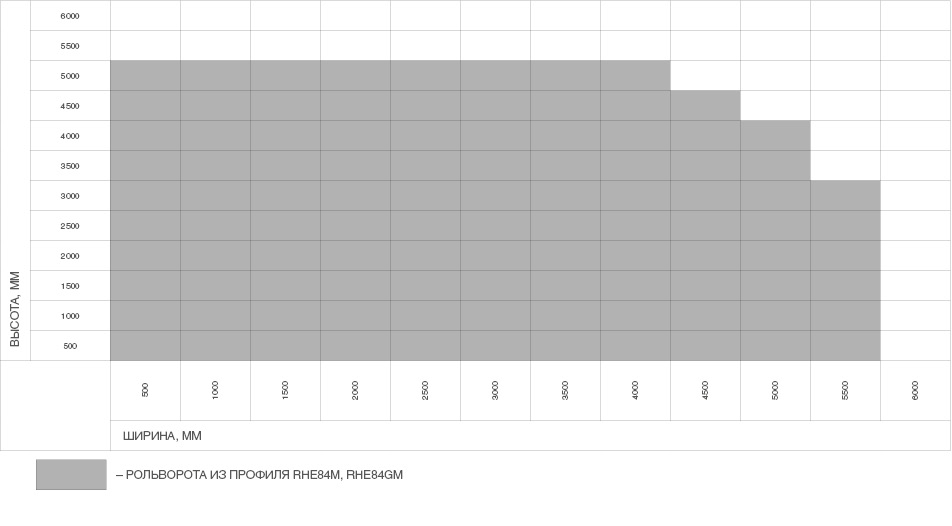

Конструкция рольворот RHE84M:

1. Защитный короб.
2. Боковая крышка.
3. Октагональный вал.
4. Капсула универсальная.
5. Профиль полотна RHE84M.
6. Направляющий профиль.
7. Концевой профиль с уплотнителем.
8. Привод ручной или автоматический.

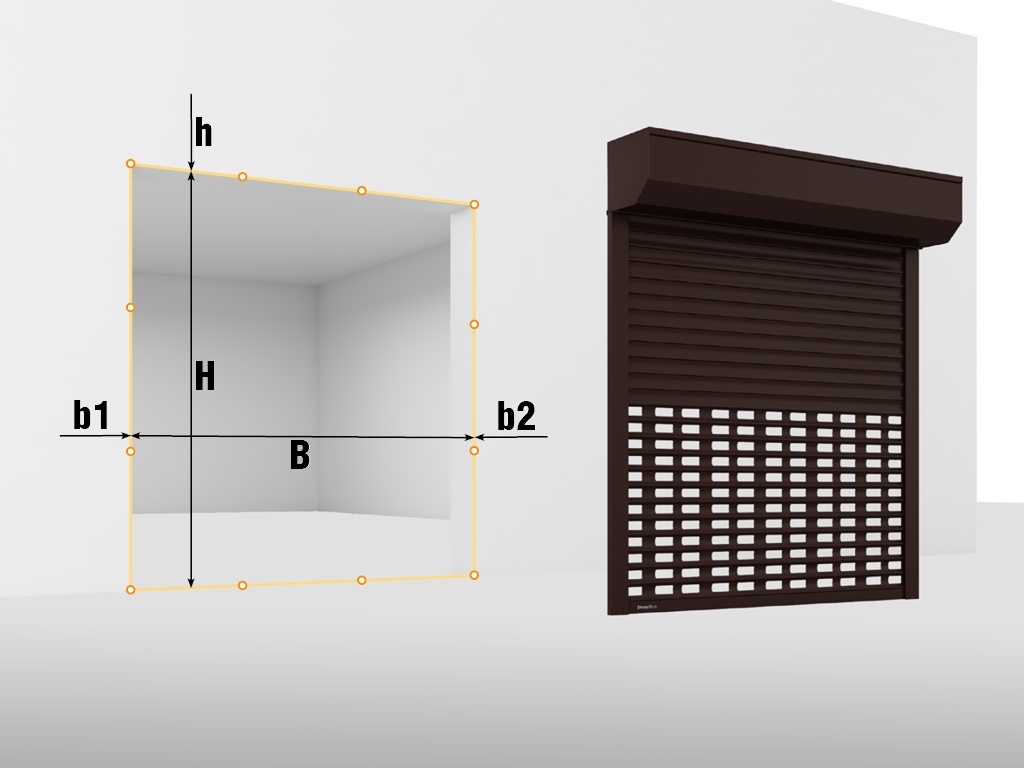

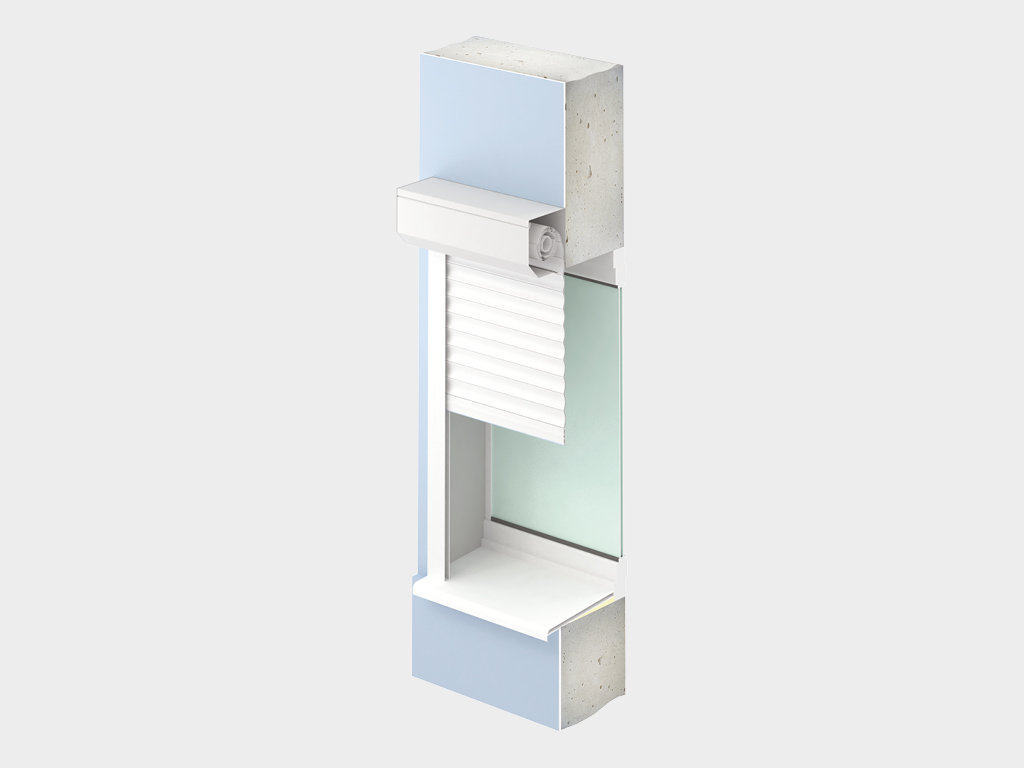

Как сделать замер:

Для подбора рольворот RHE84M необходимо замерить высоту и ширину проёма по нескольким точкам, а также проверить размер притолоки и пристенков. При замере учитывают предполагаемый тип монтажа и наличие препятствий для установки короба и направляющих.

Если проём имеет отклонения по геометрии, ориентироваться следует на наибольшие значения для накладного монтажа. При встроенном монтаже дополнительно проверяют глубину ниши и сторону открывания створок.

Подготовка объекта:

До монтажа необходимо проверить прочность основания, плоскость стен, размеры притолоки и пристенков, а также отсутствие элементов, мешающих работе полотна. Поверхности должны быть завершены по мокрым процессам, выровнены и очищены.

Для уличных и гаражных рольворот RHE84M особенно важно заранее обеспечить жёсткое основание под крепёж и правильную геометрию проёма, чтобы исключить перекосы полотна и направляющих.

Конструкция рольворот RHE84GM:

1. Защитный короб.
2. Боковая крышка.
3. Октагональный вал.
4. Капсула универсальная.
5. Профиль полотна RHE84GM.
6. Направляющий профиль.
7. Концевой профиль с уплотнителем.
8. Привод ручной или автоматический.

Как сделать замер:

Для подбора рольворот RHE84GM необходимо замерить высоту и ширину проёма по нескольким точкам, а также проверить размер притолоки и пристенков. При замере учитывают предполагаемый тип монтажа и наличие препятствий для установки короба и направляющих.

Если проём имеет отклонения по геометрии, ориентироваться следует на наибольшие значения для накладного монтажа. При встроенном монтаже дополнительно проверяют глубину ниши и сторону открывания створок.

Подготовка объекта:

До монтажа необходимо проверить прочность основания, плоскость стен, размеры притолоки и пристенков, а также отсутствие элементов, мешающих работе полотна. Поверхности должны быть завершены по мокрым процессам, выровнены и очищены.

Для уличных и гаражных рольворот RHE84GM особенно важно заранее обеспечить жёсткое основание под крепёж и правильную геометрию проёма, чтобы исключить перекосы полотна и направляющих.

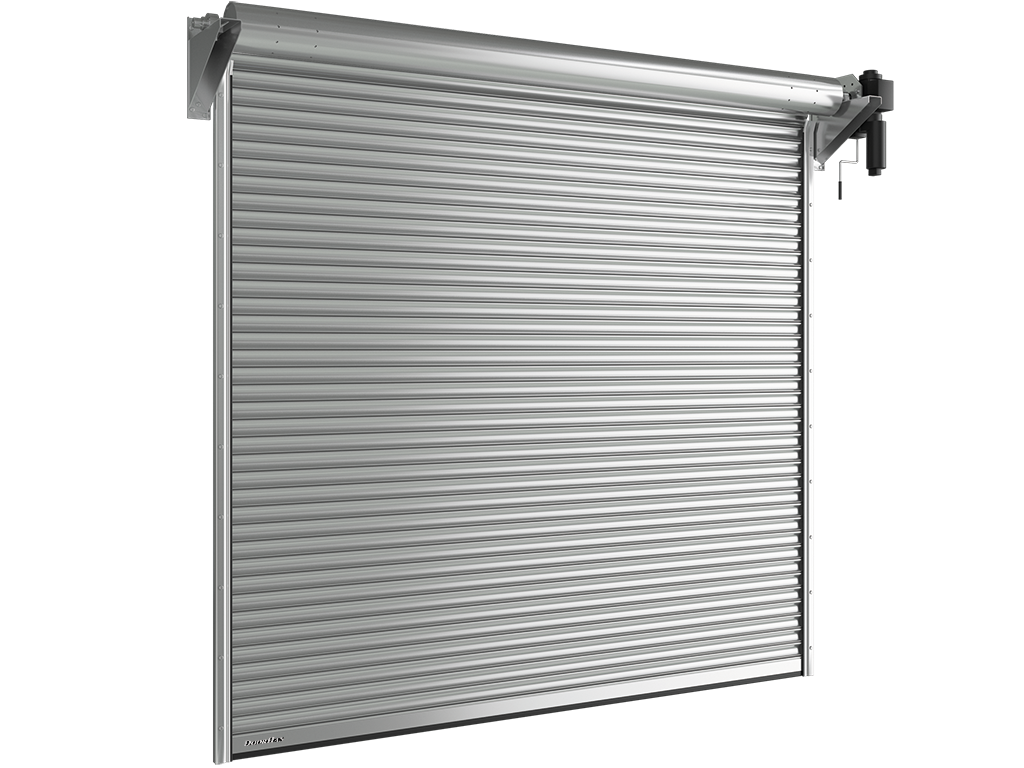

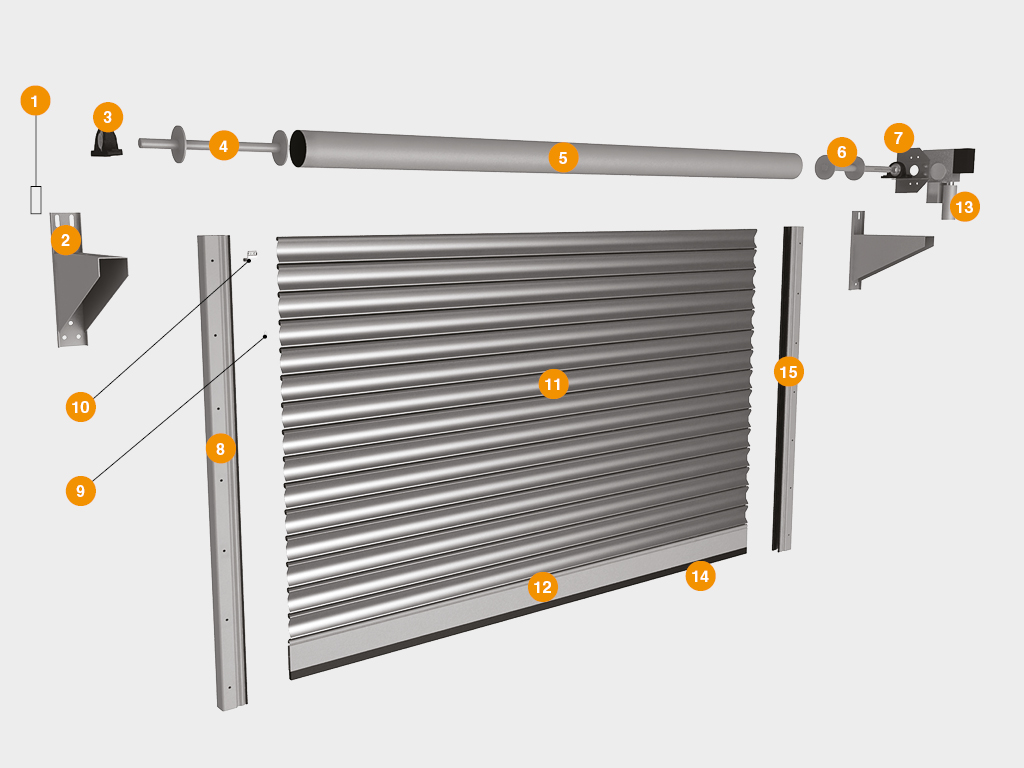

Конструкция RH117 / RHS117P:

1. Защитный короб.
2. Боковая крышка короба.
3. Вал воротной системы.

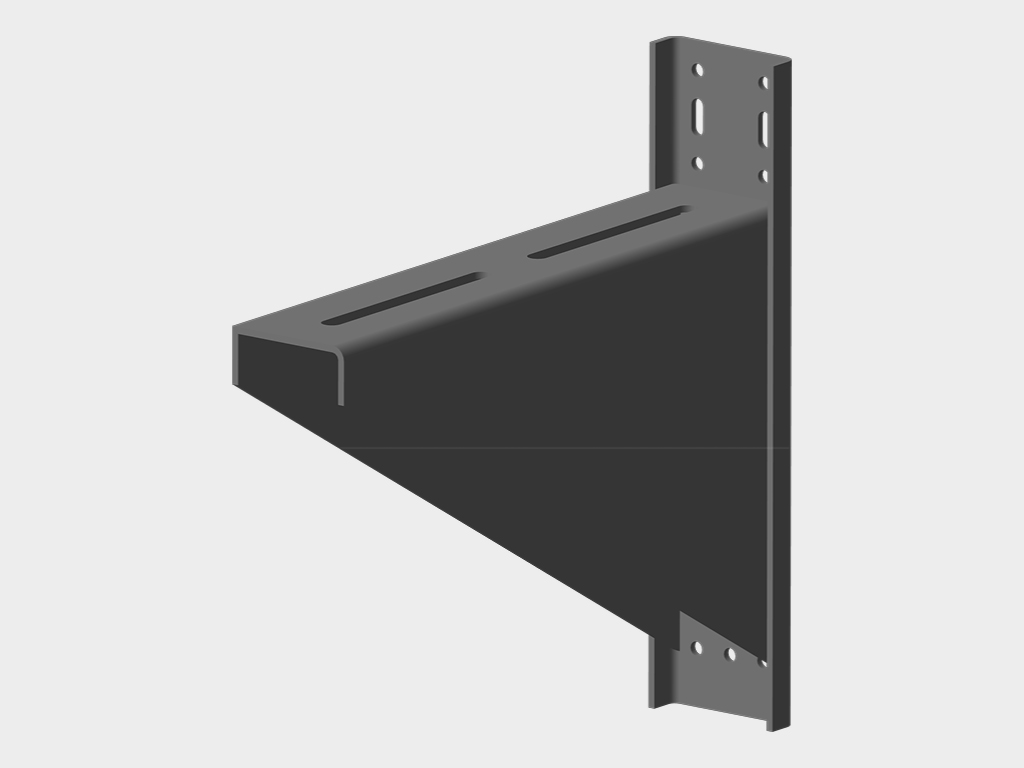

4. Кронштейн крепления вала.
5. Вальный электропривод.
6. Направляющие профили.
7. Полотно из стальных профилей RH117 / RHS117P.
8. Концевой профиль полотна.

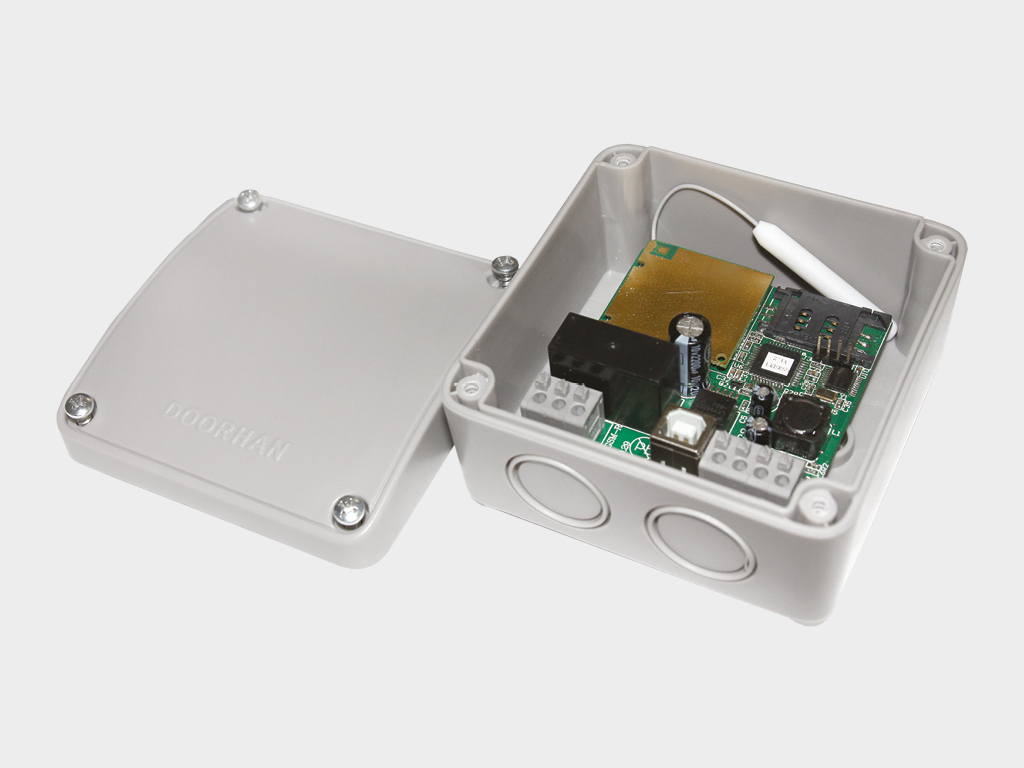

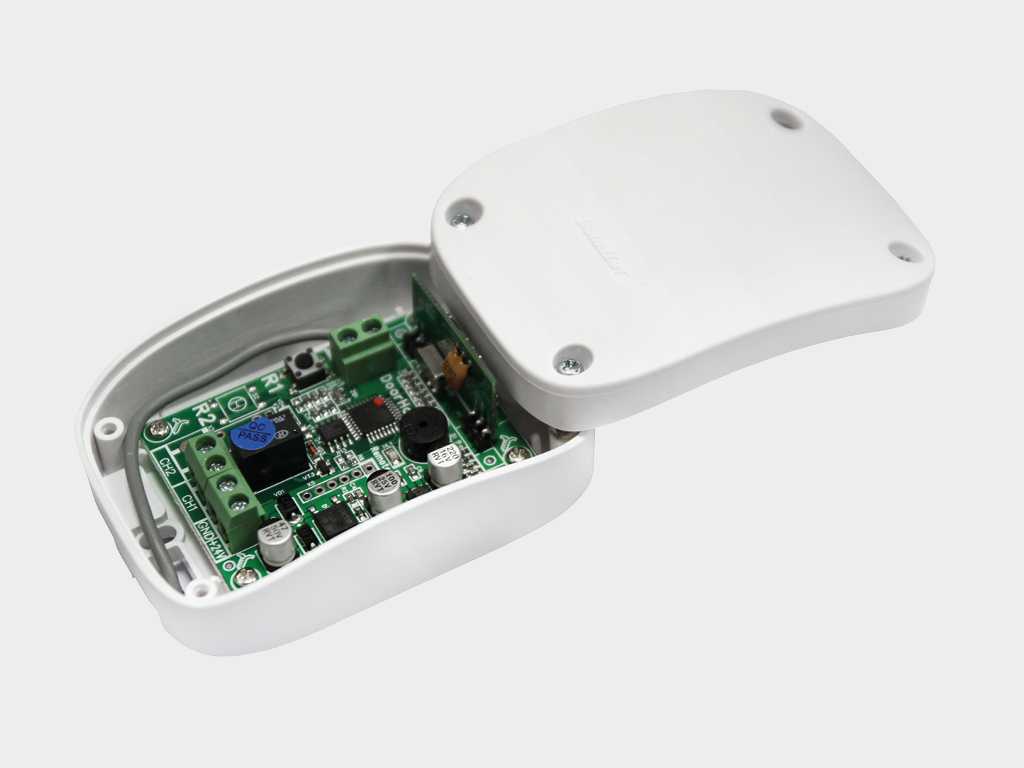

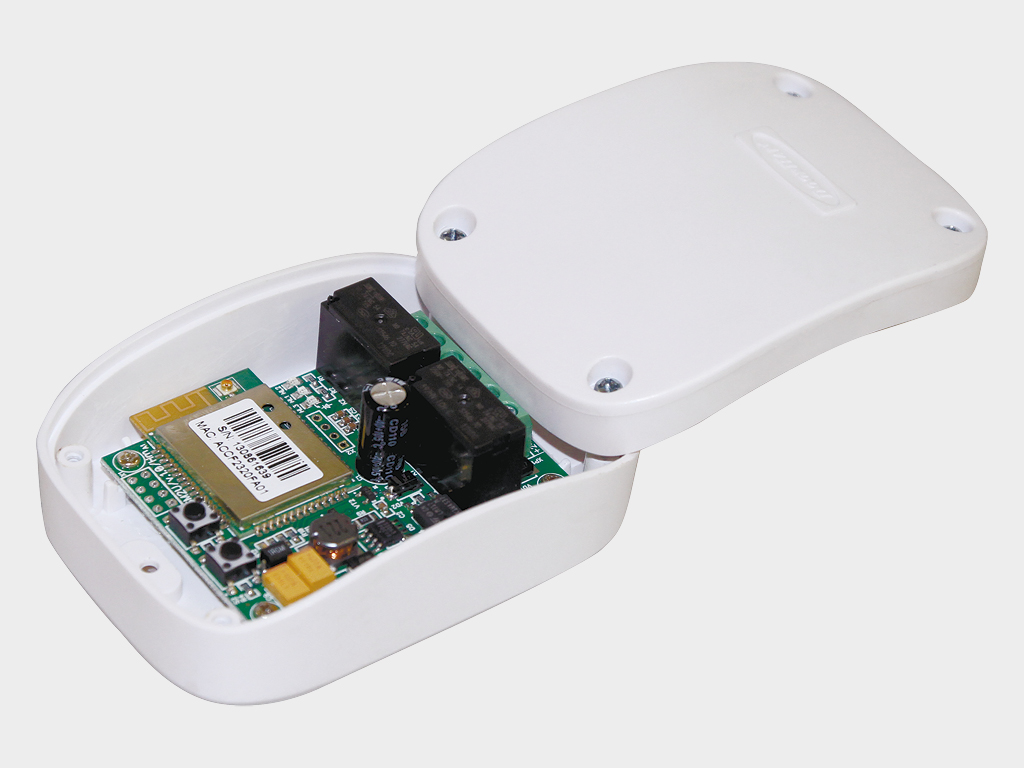

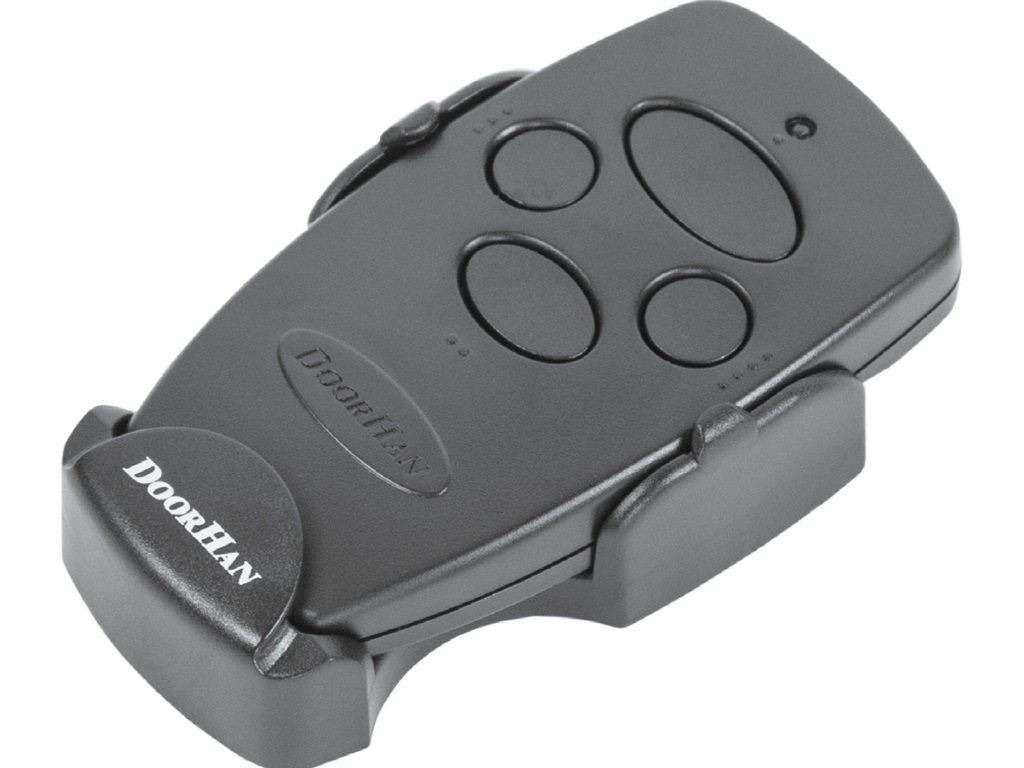

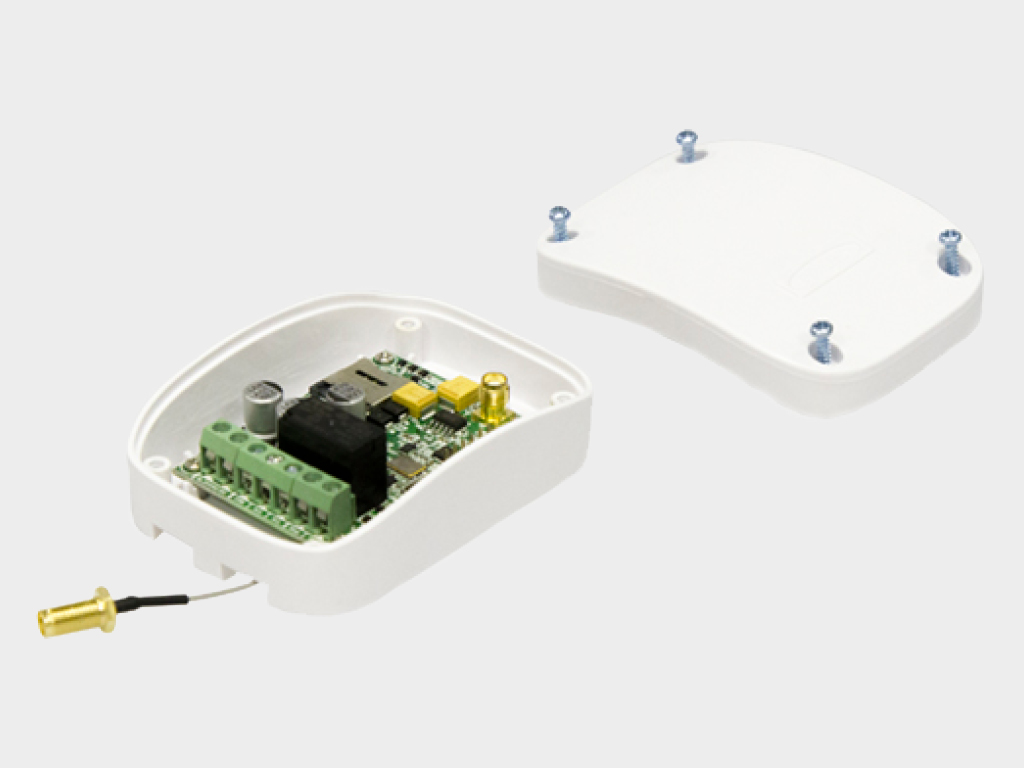

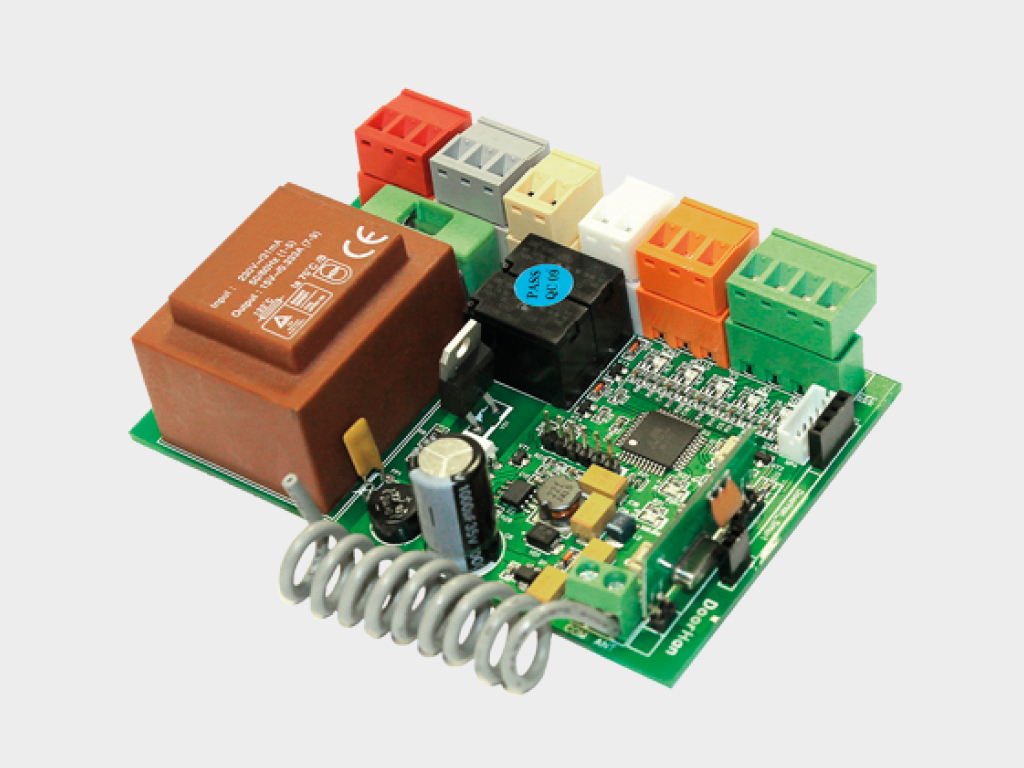

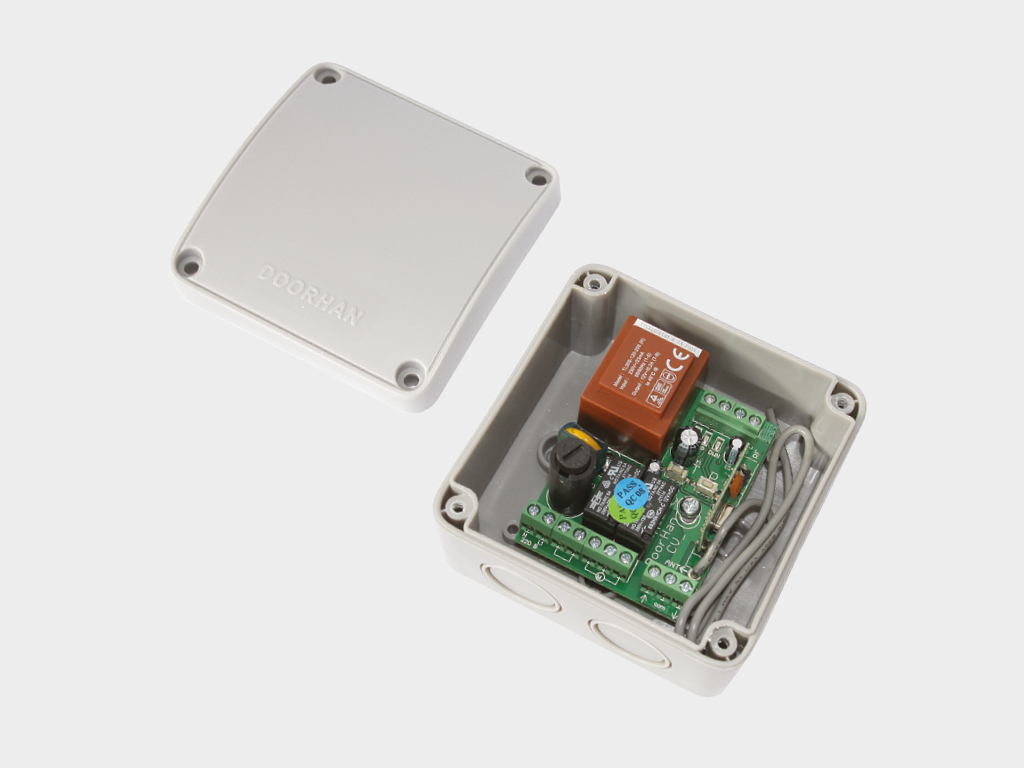

9. Система управления воротами.

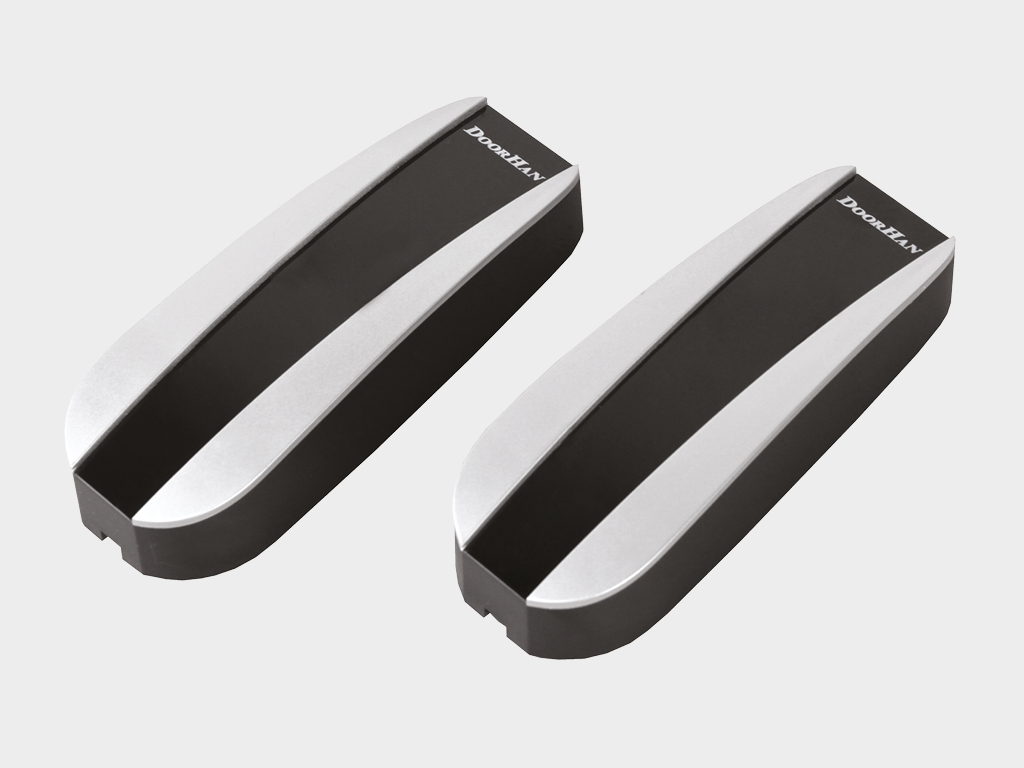

10. Элементы крепления и безопасности.

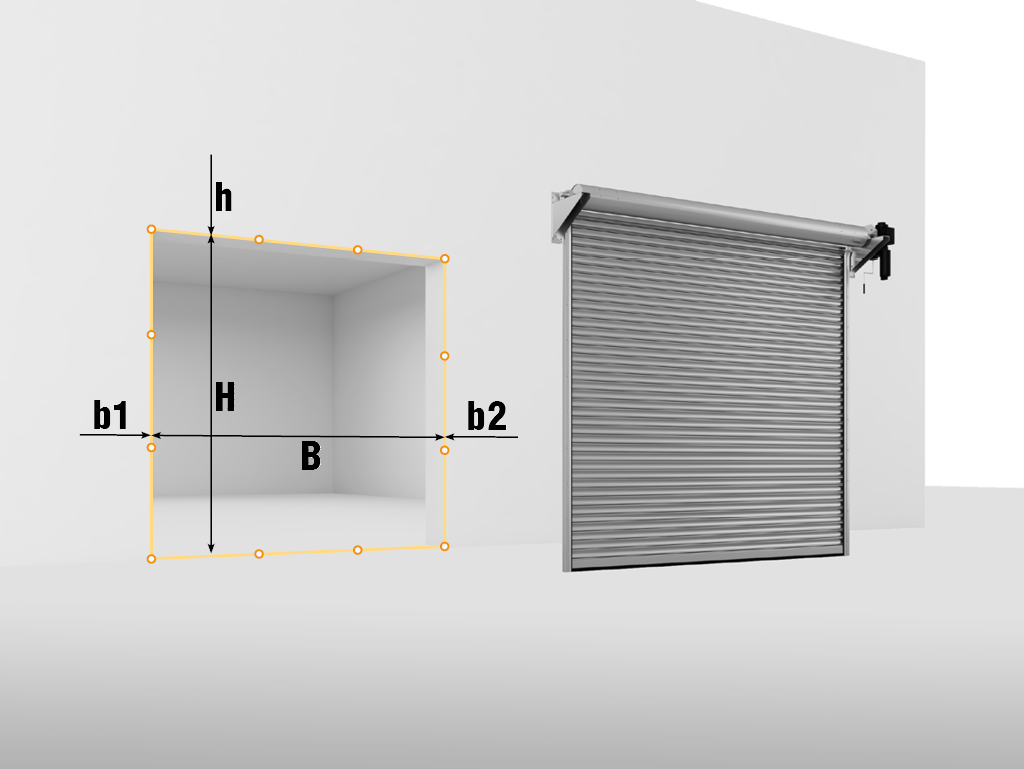

Как сделать замер:

Для подбора рулонных ворот необходимо замерить ширину и высоту проёма, определить размеры притолоки и пристенков, а также учесть место под короб, вал и привод. Все размеры рекомендуется снимать минимум в трёх точках.

Перед расчётом важно определить тип монтажа, проверить ровность проёма и отсутствие инженерных препятствий в зоне установки короба и направляющих. На крупных проёмах особенно важно проверить несущую способность основания.

Подготовка объекта:

Проём должен иметь достаточную прочность для крепления направляющих, кронштейнов, короба и вального электропривода. Рабочие поверхности должны быть ровными, без трещин, пустот и отслаивающихся участков.

Перед монтажом необходимо проверить геометрию проёма, подготовить электропитание для автоматики и убедиться, что в зоне работы полотна отсутствуют препятствия. Для промышленных объектов желательно заранее предусмотреть доступ к сервисному обслуживанию узлов привода.

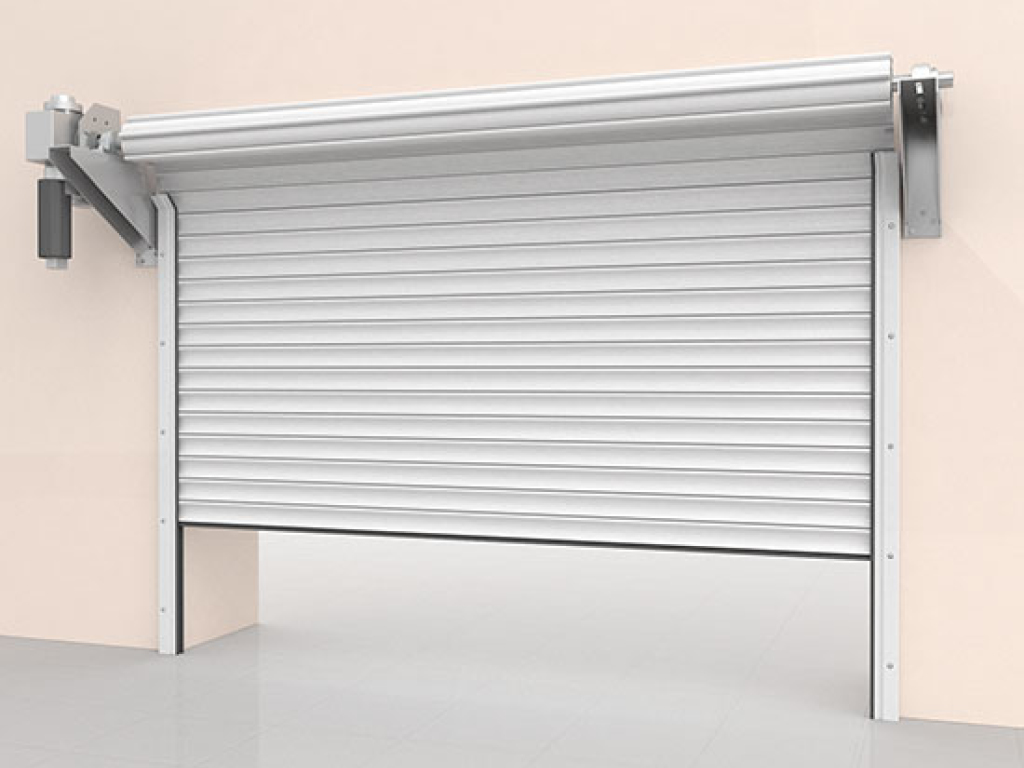

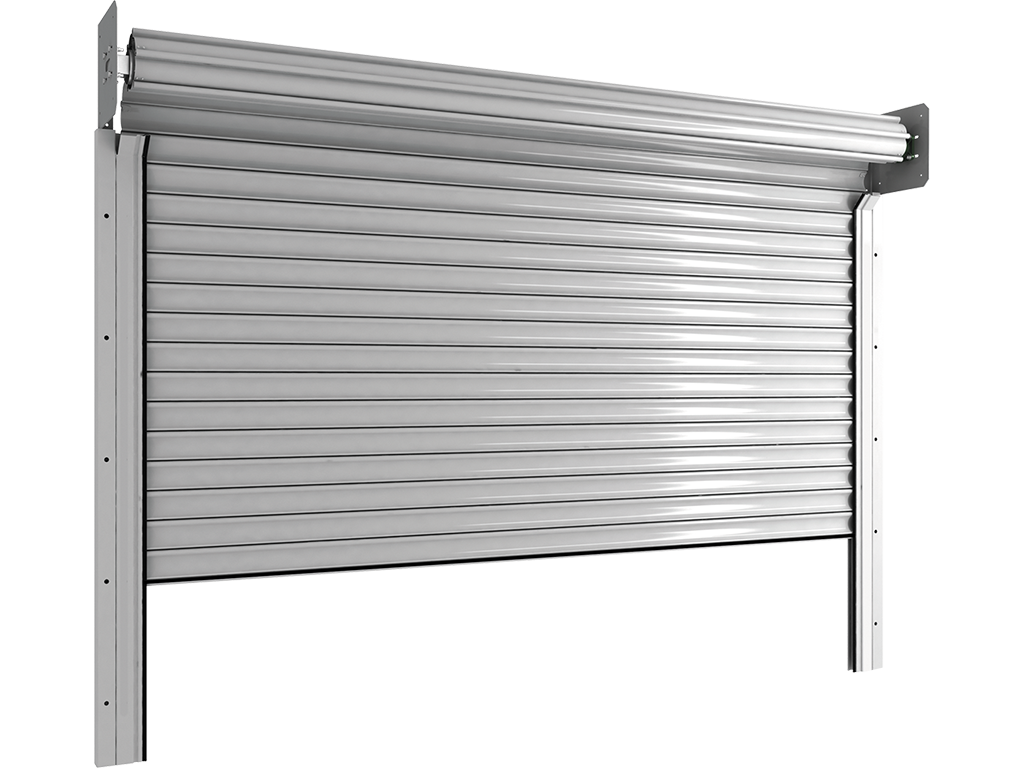

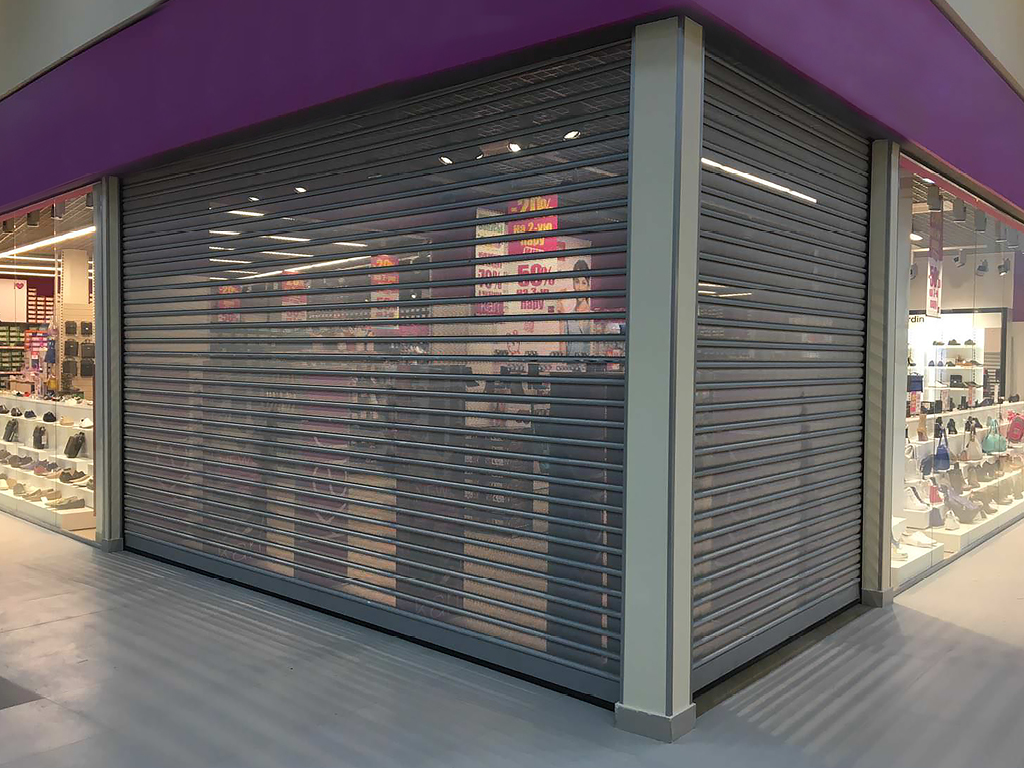

Конструкция рулонных ворот:

Система включает консольные кронштейны, суппорт с подшипником, регулируемую капсулу, октагональный вал, внутривальный электропривод, направляющие профили и полотно из стальных профилей серии RHS117/08 или RHS117P/08.

Конструкция рассчитана на автоматическую работу, обеспечивает надёжный ход полотна и подходит для въездных, гаражных и промышленных проёмов с высокой нагрузкой.

Как сделать замер:

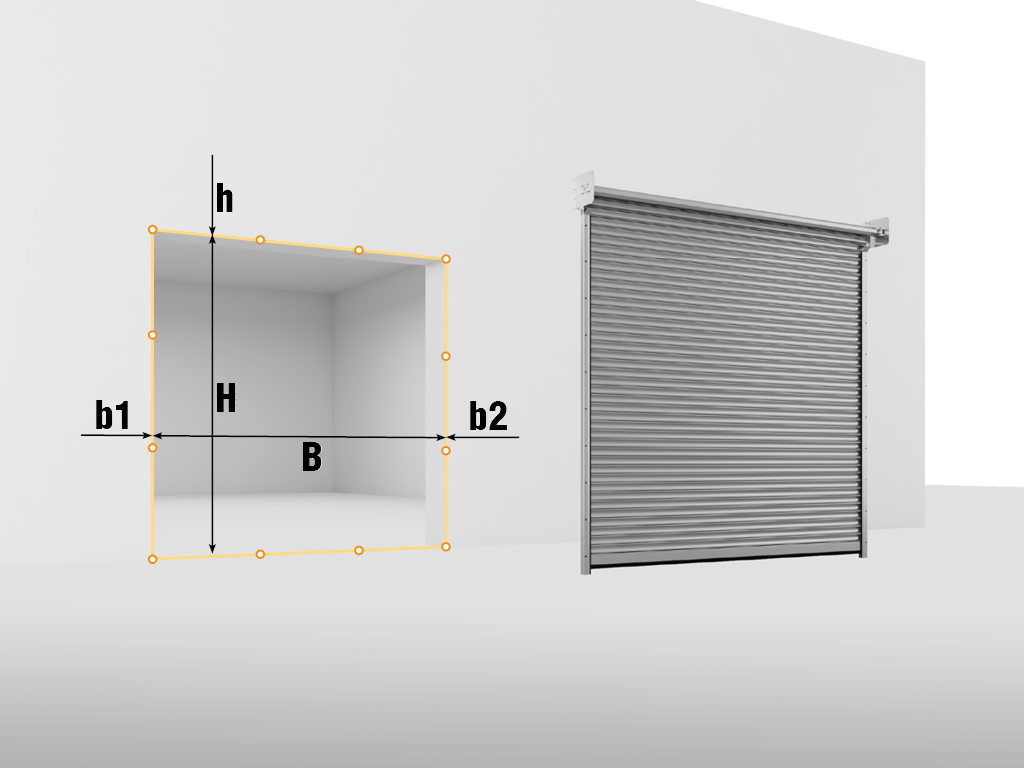

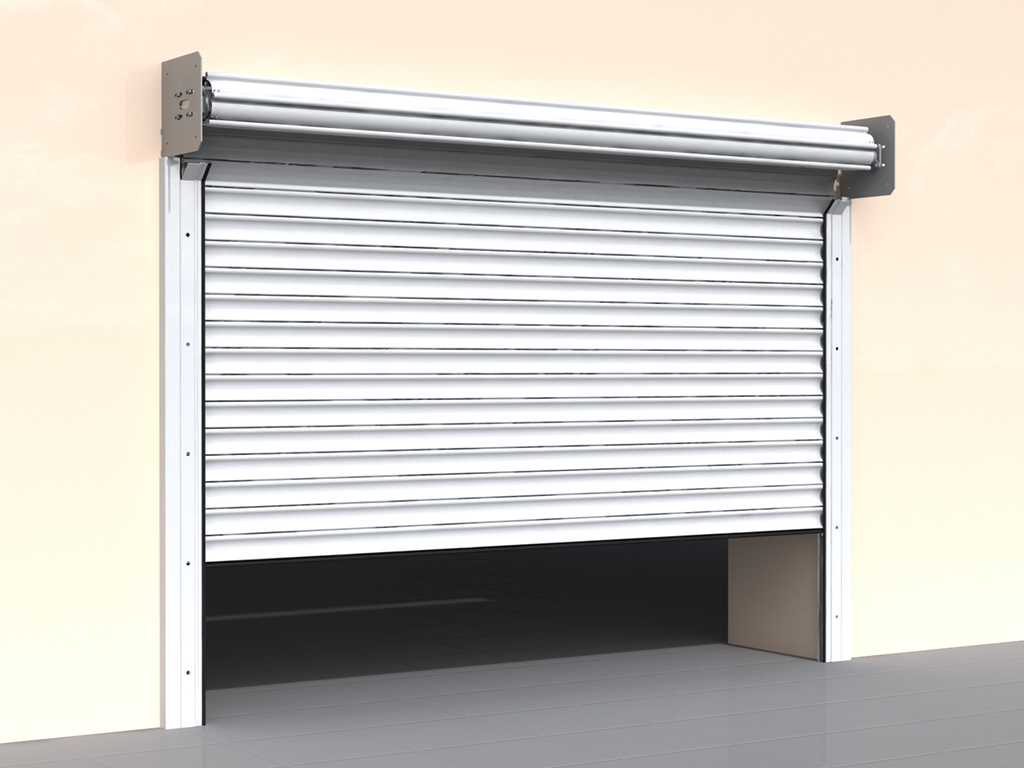

Для накладного монтажа измеряются: H — высота проёма по максимальному значению, B — ширина проёма по максимальному значению, h — высота притолоки, b1 и b2 — правое и левое боковые расстояния.

Для встроенного монтажа измеряются: H — высота проёма по минимальному значению и B — ширина проёма по минимальному значению. Каждый параметр рекомендуется измерять минимум в трёх точках и проверять уровнем геометрию проёма.

Подготовка объекта:

Поверхности в местах крепления направляющих и короба должны быть ровными, гладкими и достаточно прочными для восприятия нагрузки от стальной автоматизированной системы. Перед монтажом необходимо проверить размеры проёма, притолоки и пристенков.

Для встроенного монтажа следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону. Все мокрые и отделочные работы на объекте должны быть завершены до установки ворот.
